Forstå rollen til hastighetskontroll i væskesystemer
Industriell produksjon og væskebehandlingsanlegg er avhengige av motoriserte systemer for å flytte væsker, gasser og materialer. Historisk sett opererte disse systemene med konstant hastighet, og var avhengig av mekaniske strupeanordninger som ventiler, dempere eller bypass-sløyfer for å regulere strømning og trykk. Denne tradisjonelle tilnærmingen introduserer betydelig mekanisk belastning, forkorter utstyrets levetid og sløser med betydelige mengder elektrisk energi. For å løse disse driftsmessige ineffektivitetene, bruker moderne industrisystemer elektronisk hastighetskontrollteknologi for å matche motoreffekten direkte med sanntidsbehov.
I pumpeapplikasjoner varierer væskebehovet kontinuerlig basert på produksjonssykluser, systemtrykkendringer og prosesseringskrav. Å kjøre en pumpe på full hastighet mens du struper utgangen med en kontrollventil, tilsvarer å kjøre et kjøretøy med gasspedalen helt nede mens du regulerer kjøretøyets hastighet med bremsepedalen. Elektronisk hastighetsregulering eliminerer dette avfallet ved dynamisk å endre rotasjonshastigheten til drivmotoren. Denne tekniske analysen utforsker de grunnleggende ingeniørprinsippene for hastighetskontroll, væskedynamikk og integrering av presise mekaniske drivverk i tunge applikasjoner.
Definere teknologien: Hva er en VFD?
Når ingeniørteam møter industrielle væskesystemer, oppstår ofte det grunnleggende spørsmålet: hva er en vfd og hvordan er det grensesnitt med eksisterende infrastruktur? En variabel frekvensomformer, vanligvis forkortet som en VFD, er en elektronisk kraftkonverteringsenhet som brukes til å regulere hastigheten og rotasjonsmomentet til en trefase induksjonsmotor. Ved å manipulere frekvensen og spenningen til den elektriske kraften som tilføres motoren, lar stasjonen operatører oppnå trinnløs justerbar hastighetskontroll over hele driftsområdet til det drevne utstyret.
Forståelse hva er en vfd krever å se utover enkel hastighetsjustering; det er en intelligent strømforvalter. I typiske industrielle miljøer leveres elektrisk kraft som vekselstrøm med en fast frekvens, typisk femti eller seksti hertz. En induksjonsmotor koblet direkte til denne linjestrømmen vil rotere med en fast synkron hastighet bestemt av antall magnetiske poler i motorstatoren. A hva er en variabel frekvensomformer systemet bryter dette stive forholdet ved å konvertere den innkommende fastfrekvente vekselstrømforsyningen til en vekselstrømutgang med variabel frekvens og variabel spenning. Denne egenskapen forvandler en standard motor med fast hastighet til en aktiva med justerbar hastighet som er i stand til presis prosesskontroll.
Gjennomføringen av frekvensomformere vfds spenner over utallige industrielle domener, inkludert vannbehandlingsanlegg, kjemiske prosessanlegg, kjøletårn og oljeraffinerier. Innenfor disse miljøene, a variabel frekvensomformer for pumper fungerer som den primære mekanismen for å balansere systemets hydraulikk, forhindre vannslag og minimere energiforbruket. Ved å justere motorhastigheten for å matche eksakte systemkurver, eliminerer disse stasjonene behovet for restriktive mekaniske ventiler, noe som øker både påliteligheten og repeterbarheten av prosessen.
Hvordan en variabel frekvensomformer fungerer: De tre interne stadiene
Konverteringen av fastfrekvent nettkraft til utgang med justerbar frekvens involverer tre forskjellige elektriske delsystemer som opererer i serie inne i drivhuset. Disse trinnene jobber sekvensielt for å rette opp, filtrere og invertere den elektriske energien, og sikrer at den tilkoblede motoren mottar en sterkt kontrollert elektrisk bølgeform.
Likeretterstadiet
Den innledende fasen består av en solid-state likeretterbro som aksepterer innkommende trefaset AC-spenning fra nettledningen. Ved å bruke en rekke høyeffektsdioder eller silisiumkontrollerte likerettere, konverterer dette trinnet den toveis vekselstrømmen til ensrettet likestrøm. Denne prosessen representerer det grunnleggende trinnet for å koble motoren fra nettfrekvensen.
DC-bussfilteret
Utgangen fra likerettertrinnet er en pulserende likespenning som inneholder betydelig elektrisk rippel. Det andre trinnet bruker en massiv rekke kraftige kondensatorer, ofte sammen med induktive choker, for å jevne ut disse svingningene. Dette filtrerte mellomtrinnet gir et rent, stabilt reservoar av høyspent likestrøm for det siste trinnet av konverteringen.
Inverter-stadiet
Det siste trinnet bruker høyhastighets isolerte gate bipolare transistorer for å konvertere den stabile DC-bussspenningen tilbake til en AC-bølgeform. Ved å slå disse transistorene av og på tusenvis av ganger per sekund, skaper stasjonen en serie spenningspulser. Denne teknikken, kjent som pulsbreddemodulasjon, syntetiserer en simulert sinusformet strømbølgeform med nøyaktig frekvens og spenning som kreves av prosessen.
Pumpedynamikk og operasjoner med variabel hastighet
For å maksimere nytten av hastighetskontrollmaskinvare, må ingeniører evaluere de spesifikke fysiske lovene som styrer det drevne utstyret. Sentrifugalpumper, som utgjør det store flertallet av industrielle væskedistribusjonssystemer, opererer under et spesifikt sett med fysiske prinsipper kjent som affinitetslovene. Disse matematiske sammenhengene dikterer hvordan endringer i akselhastighet påvirker strømningshastighet, utløpstrykk og bremsehestekrefter.
Under disse prinsippene endres væskestrømningshastigheten i direkte, lineær proporsjon med en endring i akselhastighet. Utløpstrykket eller trykkhøyden utviklet av pumpen endres imidlertid proporsjonalt med kvadratet på hastighetsendringen. Mest kritisk endres den elektriske kraften som forbrukes av motoren proporsjonalt med kuben til hastighetsendringen. Dette kubiske forholdet danner det matematiske grunnlaget for de eksepsjonelle energibesparende egenskapene realisert gjennom moderne motorhastighetskontroller.
Ved bruk av VFD-hastighetskontroll for industrielle pumper, gir selv en mindre reduksjon i driftshastigheten en uforholdsmessig stor reduksjon i kraftforbruket. For eksempel, reduksjon av en pumpemotorhastighet med tjue prosent resulterer i en teoretisk reduksjon av kraftbehovet på nesten femti prosent. Dette gjør variabel hastighetskontroll uendelig overlegen mekanisk struping, der motoren fortsetter å trekke full kraft mens den kjemper mot en stengt ventil, og sløser med energi som varme og friksjon inne i pumpehuset.
Kvantifiserbare fordeler ved å implementere VFD-er i pumpeinfrastruktur
Integrering av moderne kraftelektronikk i væskehåndteringsinfrastruktur gir omfattende driftsfordeler som strekker seg langt utover enkel energisparing. Disse fordelene påvirker anleggets pålitelighet, vedlikeholdsbudsjetter og prosesspresisjon direkte.
- Betydelige energibesparelser: Ved å matche det elektriske forbruket med sanntids prosessbehov, eliminerer anlegg den bortkastede kraften som ligger i bypass-systemer og strupekontrollventiler.
- Mykstartfunksjoner: Elektronisk kontroll eliminerer høy innkoblingsstrøm under motorakselerasjon, forhindrer lokaliserte spenningsfall og reduserer mekanisk sjokk over hele drivverket.
- Nøyaktig prosessregulering: Tilbakemeldingsintegrasjon med lukket sløyfe gjør at stasjonen kan justere hastigheter dynamisk basert på trykk-, temperatur- eller strømningstransmittere, og stabiliserer hele prosessen.
- Forlenget levetid for mekanisk slitasje: Drift ved lavere hastigheter reduserer slitasje på pumpehjul, mekaniske akseltetninger og interne lagre, noe som forlenger gjennomsnittstiden mellom feil.
- Eliminering av vannhammer: Programmerte akselerasjons- og retardasjonsramper forhindrer plutselige hastighetsendringer i rørledningssystemer, og forhindrer katastrofale trykkstøt.
Tabellen nedenfor fremhever driftsforskjellene mellom tradisjonelle pumpesystemer med fast hastighet og moderniserte installasjoner med variabel frekvens på tvers av kritiske tekniske parametere.
| Driftsparameter | Fast hastighet med strupeventil | Driftskontroll med variabel frekvens |
|---|---|---|
| Motor energiforbruk | Forblir høy uavhengig av faktiske væskestrømbehov | Skaleres kubisk med motorhastighetsreduksjoner |
| Starter gjeldende inrush | Opptil seks til åtte ganger normal fulllaststrøm | Kontrollert akselerasjon; overskrider aldri fulllast |
| Mekanisk belastning på tetninger | Høyt på grunn av mottrykk og konstant topphastighetsdrift | Minimert på grunn av reduserte akselhastigheter og lav vibrasjon |
| Systemtrykkstyring | Regulert via mekanisk restriksjon; utsatt for plutselige pigger | Vedlikeholdes jevnt via elektroniske tilbakemeldingssløyfer |
| Systemkraftfaktor | Nedbrytes betydelig under redusert mekanisk belastning | Holdes på et høyt nivå over hele operasjonsområdet |
Momentklassifisering og alternative industrielle anvendelser
Industrielle maskineri belastninger er generelt kategorisert i to hovedtyper basert på deres dreiemomentkrav: variabelt dreiemoment og konstant dreiemoment. Sentrifugalpumper og vifter representerer variable momentbelastninger, hvor det nødvendige dreiemomentet øker med kvadratet på turtallet. Derimot krever positive fortrengningspumper, transportørsystemer, stempelblandere og kompressorer identisk dreiemoment uavhengig av driftshastighet.
Implementering av VFD-applikasjoner med konstant dreiemoment krever distinkte tekniske spesifikasjoner sammenlignet med standard sentrifugalpumpeinstallasjoner. For konstante momentbelastninger må frekvensomformeren gi en konsistent strømutgang over hele frekvensområdet for å sikre at motoren kan overvinne motstand ved lave hastigheter uten overoppheting. Kraftige industrielle blandere eller fortrengningspumper er avhengige av disse spesialiserte innstillingene for å håndtere væsker med høy viskositet uten å stoppe under sykluser med lav hastighet.
På samme måte representerer en kompressor med variabel frekvens en annen vanlig applikasjon med konstant dreiemoment som finnes i industrielle produksjonsanlegg. Luftkompressorer møter raskt skiftende luftbehov gjennom et produksjonsskift. Ved å bruke en justerbar hastighetsdrift kan kompressoren modulere rotasjonshastigheten for å opprettholde et perfekt stabilt systemlufttrykk, og eliminere de svært ineffektive start-stopp-syklusene eller kontinuerlig ubelastet tomgang som er typisk for standard kompressorkontrollopplegg.
Mekanisk drivsynergi: Koble VFD-er med høyeffektiv giring
Mens elektronisk hastighetskontroll optimerer den elektriske inngangen til en motor, må det mekaniske transmisjonssystemet som er ansvarlig for å levere den kraften til det drevne utstyret være like optimalisert. Industrisystemer med høy etterspørsel krever robuste mekaniske komponenter som er i stand til å håndtere variable rotasjonshastigheter, reverserende belastninger og høye dreiemomentprofiler uten at det går på bekostning av total systemeffektivitet.

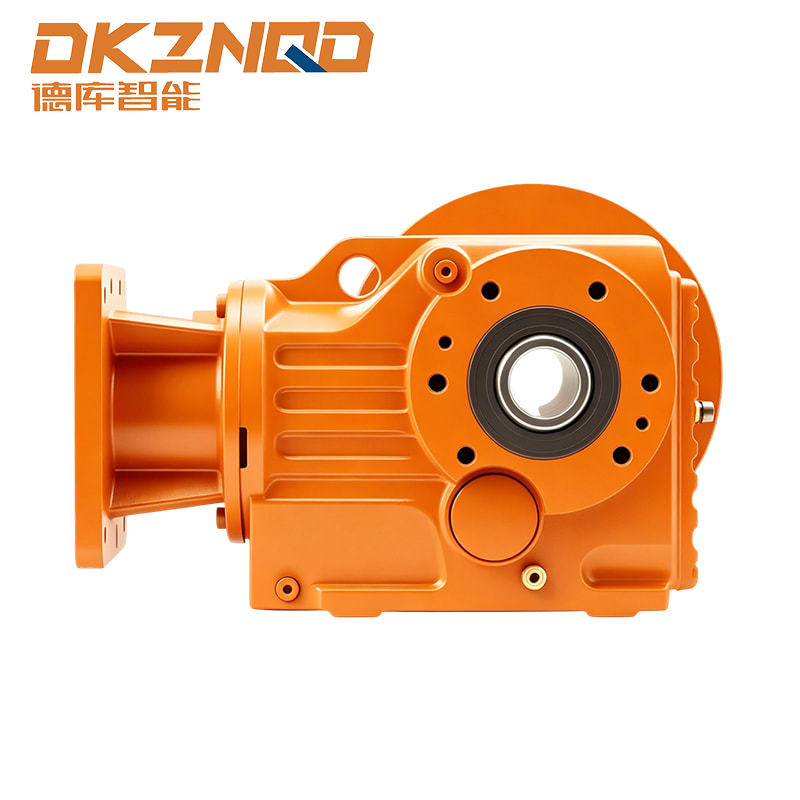

Bildet nedenfor illustrerer en typisk høyytelses industriell girmotorkonfigurasjon designet for å håndtere krevende variable hastighetsprofiler og opprettholde mekanisk effektivitet i tøffe driftsmiljøer.
Når en motor bremser ned under elektronisk hastighetskontroll, bremser dens interne kjølevifte også ned, noe som kan føre til varmeoppbygging hvis motoren kjører med høyt dreiemoment i lengre perioder. Ved å bruke en høyeffektiv spiralformet vinkelgirredusering kan motoren operere innenfor sitt optimale turtallsbånd samtidig som den gir den nødvendige mekaniske hastighetsreduksjonen ved utgående aksel. Denne synergien beskytter elektriske komponenter mot termisk nedbrytning samtidig som den leverer maksimal mekanisk pålitelighet til hele anleggsprosessen.
Beregne energisparing med VFD-stasjoner: et virkelighetsscenario
For å fullt ut rettferdiggjøre kapitalinvesteringen som kreves for å distribuere elektroniske hastighetskontrollsystemer, må anleggets ingeniørteam evaluere de langsiktige økonomiske konsekvensene. Den økonomiske levedyktigheten til disse installasjonene blir tydelig når man ser på energisparing med VFD-stasjoner over en utvidet driftstidslinje.
Tenk på en industriell kjølevannspumpe drevet av en nitti kilowatt induksjonsmotor som går kontinuerlig gjennom året. I en standardinstallasjon som bruker en mekanisk strupeventil, trekker motoren omtrent nittito kilowatt elektrisk kraft fra nettet kontinuerlig for å overvinne systemfriksjon og strupebegrensninger. Ved standard industrielle brukspriser representerer den kontinuerlige driften av denne umodulerte eiendelen en betydelig basisdriftskostnad.
Hvis systemet ettermonteres med elektronisk turtallsdrev og den gjennomsnittlige nødvendige strømningshastigheten synker til åtti prosent av maksimal kapasitet i halve driftsåret, synker kraftbehovet betraktelig. I henhold til sentrifugalpumpens affinitetslover, reduserer drift med åtti prosent hastighet den nødvendige elektriske kraften til omtrent førtisyv prosent av fulllastverdien. Den følgende analytiske tabellen viser det årlige strømforbruket og økonomiske implikasjonene av denne hastighetsreduksjonsstrategien.
| Operasjonell beregning per år | Tradisjonelt strupingssystem | System med variabel hastighet |
|---|---|---|
| Driftsperiode med høy flyt (100 % hastighet) | 4380 timer ved 92 kW | 4380 timer ved 93 kW (inkludert drivtap) |
| Driftsperiode med lav flyt (80 % hastighet) | 4380 timer ved 92 kW | 4380 timer ved 44 kW |
| Totalt årlig elektrisk energiforbruk | 805920 Kilowatt-timer | 600060 Kilowatt-timer |
| Netto energisparing oppnådd | Grunnlinjereferanseverdi | 205860 kilowatttimer spart årlig |
| Reduksjon i driftskostnader | 0 % reduksjon | Omtrent 25 % reduksjon i strømkostnader |
Dette beregnede scenariet fremhever de økonomiske fordelene som oppnås ved bruk av hastighetsmodulering på væskehåndteringsprosesser. I tillegg til direkte elektriske besparelser, forlenger reduksjonen i systemdriftstimer ved maksimalt trykk levetiden for mekaniske komponenter, reduserer anleggsvedlikeholdskostnadene og minimerer ikke-planlagt produksjonsstans.
Ofte stilte spørsmål angående frekvensomformere
Q1: Kan enhver standard industriell AC-induksjonsmotor drives med en variabel frekvensomformer?
De fleste moderne 3-fase AC induksjonsmotorer kan operere med en elektronisk hastighetskontroll. Imidlertid kan eldre motorer eller motorer designet uten tilstrekkelig isolasjon oppleve isolasjonsforringelse på grunn av de raske spenningstoppene som genereres av pulsbreddemodulasjonssvitsjing. For optimal pålitelighet bør motorer oppfylle standard bransjespesifikasjoner for vekselretterytelse, og sikre at høytemperaturisolasjon og passende lagerbeskyttelse er integrert i designet.
Spørsmål 2: Hva er minimumshastigheten som en industripumpe trygt kan kjøre ved å bruke en VFD?
Minste driftshastighet avhenger helt av pumpens design og motorkjølemetoden. Sentrifugalpumper bør generelt ikke kjøre under hastigheten som kreves for å overvinne statisk systemtrykk, siden drift under dette punktet resulterer i en nullstrømstilstand som kan overopphete pumpen. Fra et motorperspektiv mister standard helt lukkede viftekjølte motorer kjøleeffektiviteten ved lave hastigheter. Hvis kontinuerlig lavhastighetsdrift er nødvendig, bør en ekstra konstanthastighets kjølevifte eller en høyeffektiv girredusering brukes.
Q3: Hvordan påvirker frekvensomformere den totale effektfaktoren til et industrianlegg?
Standard AC-induksjonsmotorer fører til at effektfaktoren forringes betydelig når de opererer under den nominelle mekaniske belastningen. Når et elektronisk hastighetsdrev er installert, opprettholder diodelikeretterbroen på inngangssiden en høy forskyvningseffektfaktor, typisk over nittifem prosent, over hele hastighets- og belastningsområdet. Denne høye ytelsen beskytter industrianlegg mot verktøysstraffene knyttet til drift med lav effektfaktor.
Q4: Hva er den primære operasjonelle forskjellen mellom en mykstarter og en VFD?
En mykstarter brukes utelukkende til å kontrollere motorstrøm og dreiemoment under den første oppstartsfasen, og reduserer mekanisk sjokk ved gradvis å øke spenningen før den låses inn i standard netthastighet. En variabel frekvensomformer gir nøyaktig samme mykstartfunksjon, men opprettholder full kontroll over motorhastighet og dreiemoment gjennom hele driftssyklusen, noe som tillater kontinuerlig justering under produksjon.
