Hva er fordelene med spiralgirmotorer?

Hvorfor spiralgirmotorer er det foretrukne valget

Heliske girmotorer tilbyr overlegen effektivitet, roligere drift og høyere lastekapasitet sammenlignet med spor- eller snekkegiralternativer. Deres vinklede tanndesign muliggjør gradvis meshing, som fordeler kraften jevnere og reduserer mekanisk belastning. For bransjer som krever pålitelig, kontinuerlig kraftoverføring – fra transportsystemer til blandeutstyr – gir spiralgirmotorer konsekvent bedre resultater både når det gjelder holdbarhet og energieffektivitet.

Rent praktisk kan en skrueformet girmotor oppnå gireffekter på opptil 98 % per girtrinn , noe som gjør det til et av de mest energieffektive alternativene som er tilgjengelige innen industriell drivteknologi.

Viktige fordeler med spiralgirmotorer

1. Høy overføringseffektivitet

Den spiralformede tanngeometrien lar flere tenner gripe inn samtidig, og fordeler belastningen over et større kontaktområde. Dette resulterer i effektivitetsvurderinger vanligvis mellom 95 % og 98 % trinn, redusere energisvinn og senke driftskostnadene på lang sikt. For anlegg som kjører girmotorer 24/7, oversettes denne effektivitetsgevinsten direkte til målbare besparelser på strømregningen.

2. Glatt og stille drift

I motsetning til cylindriske tannhjul som griper tenner brått, griper spiralformede tannhjul gradvis inn langs tannflaten. Dette gradvise inngrepet eliminerer støtbelastning og reduserer vibrasjoner og støy betydelig. Støynivået er vanligvis 10–15 dB lavere enn sammenlignbare cylindriske tannhjulsarrangementer, noe som er kritisk i matforedling, farmasøytisk produksjon og andre miljøer som er følsomme for støy og vibrasjoner.

3. Høy bæreevne

Den overlappende tannkontakten som er iboende til spiralformede tannhjul betyr at belastningen deles på flere tenner til enhver tid. Dette gjør at spiralformede girmotorer kan håndtere dreiemoment som varierer fra noen få Nm opp til titusenvis av Nm , noe som gjør dem egnet for tunge bruksområder som materialhåndtering, ekstrudere og industrielle blandere.

4. Kompakt og modulær design

Moderne spiralformede girmotorer er konstruert for et kompakt fotavtrykk. Deres modulære konstruksjon gjør at ingeniører kan kombinere forskjellige motorklassifiseringer og girforhold for å møte spesifikke applikasjonskrav uten å designe en tilpasset drivlinje. Denne allsidigheten reduserer installasjonstiden og forenkler vedlikeholdsplanleggingen .

5. Lang levetid og lite vedlikehold

Den reduserte støtbelastningen og jevn kraftfordeling i spiralformede girsett resulterer i mindre slitasje på tannhjul og lager. Med riktig smøring oppnår heliske girmotorer vanligvis levetid over 20 000 driftstimer under klassifiserte forhold, og minimerer ikke-planlagt nedetid og vedlikeholdskostnader.

Helical vs. andre girmotortyper: En direkte sammenligning

Å forstå hvordan spiralformede girmotorer kan sammenlignes med andre vanlige typer bidrar til å klargjøre hvorfor de er så vidt spesifisert i industrielle applikasjoner.

Dataene viser tydelig at spiralformede girmotorer har den beste balansen mellom effektivitet, støykontroll og belastningskapasitet for de fleste industrielle brukstilfeller.

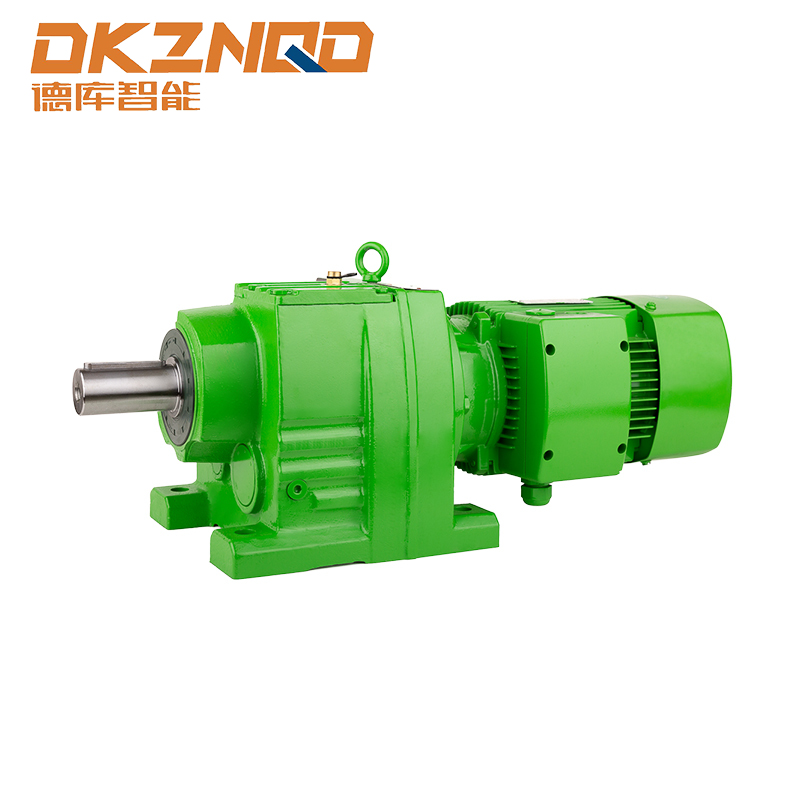

R-serien spiralgirmotor: Et representativt eksempel

Den R-serien spiralgirmotor er en utbredt inline spiralformet girmotorkonfigurasjon som eksemplifiserer fordelene beskrevet ovenfor. Koaksialakselarrangementet gjør det enkelt å integrere i eksisterende maskinoppsett uten å kreve komplekse koblingsadaptere.

Nøkkelegenskapene til R-seriens design inkluderer:

• Girforhold typisk fra 1,3:1 til over 289:1 , som tilbyr bred hastighetsreduksjonsfleksibilitet
• Høypresisjonsgirsliping for redusert støy og forlenget girlevetid
• Modulære monteringsalternativer inkludert fotfeste, flensfeste og akselmonteringsvarianter
• Kompatibel med standard IEC- og NEMA-motorrammer for enkel motorparing eller utskifting
• Forseglet hus egnet for støvete eller nedvaskede miljøer

Denne kombinasjonen av fleksibilitet og robust ytelse gjør R-serien til en god løsning i bransjer som logistikk, mat og drikke, emballasje og materialhåndtering.

Typiske applikasjonsscenarier

Heliske girmotorer finnes over et bredt spekter av industrielle applikasjoner på grunn av deres tilpasningsevne og ytelseskonsistens:

• Belte- og kjedetransportører — jevn tilførsel av dreiemoment forhindrer båndglidning og reduserer slitasje på transportbåndkomponenter
• Omrørere og miksere — høyt dreiemoment ved lav hastighet håndterer viskøse materialer uten overoppheting
• Kompressorer og vifter — høy effektivitet reduserer energiforbruket i kontinuerlige driftssykluser
• Emballasje maskineri — stillegående drift og presis hastighetskontroll oppfyller kravene til hygiene og nøyaktighet
• Pumpedrev — pålitelig akselutgang imøtekommer variable strømningskrav
• Kran- og taljesystemer — høy lastekapasitet med jevn akselerasjon og retardasjon

Faktorer å vurdere når du velger en spiralgirmotor

Å velge riktig spiralgirmotor krever evaluering av flere nøkkelparametere for å sikre pålitelig, langsiktig ytelse:

1. Nødvendig utgående dreiemoment og hastighet — definere girforholdet og motorkraften som trengs
2. Driftssyklus — kontinuerlig drift krever andre termiske klassifiseringer enn intermitterende drift
3. Servicefaktor — applikasjoner med sjokkbelastninger eller hyppige oppstarter trenger en høyere servicefaktor
4. Monteringskonfigurasjon — akselorientering, fot- eller flensmontering og tilgjengelig installasjonsplass
5. Miljøforhold — IP-klassifisering for støv- og fuktbeskyttelse, temperaturområde og kjemisk eksponering
6. Smøretype — syntetiske smøremidler forlenger bytteintervaller og støtter bredere temperaturområder

Å få disse parametrene riktig på spesifikasjonsstadiet forhindrer for tidlige feil og unngår kostbare ettermonteringer senere.

FAQ

Spørsmål 1: Hva er den største fordelen med spiralformede tannhjul fremfor cylindriske tannhjul?

Spiralformede gir går gradvis i inngrep i stedet for alle på en gang, noe som reduserer støy, vibrasjoner og støtbelastning. Dette resulterer i jevnere drift og høyere lastekapasitet for samme girkassestørrelse.

Q2: Hvor effektiv er en spiralformet girmotor?

En ett-trinns spiralformet girmotor oppnår vanligvis 95–98 % overføringseffektivitet . Flertrinnsenheter er litt lavere, men fortsatt betydelig mer effektive enn snekkegiralternativer.

Q3: Hva betyr "R Series"-betegnelsen?

Den R Series refers to an inline (coaxial) helical gearmotor configuration where the input and output shafts are on the same axis. It is a widely standardized design suitable for a broad range of industrial applications.

Spørsmål 4: Kan spiralformede girmotorer brukes i matforedlingsmiljøer?

Ja. Modeller med passende IP-klassifiseringer og smøremidler av matvarekvalitet er spesielt utviklet for matforedling, drikkevarer og farmasøytiske miljøer hvor hygiene og motstand mot oppvask er avgjørende.

Q5: Hvor ofte trenger en spiralformet girmotor vedlikehold?

Under normale forhold er hovedvedlikeholdsoppgaven inspeksjon og utskifting av smøremiddel - vanligvis hver 10 000–20 000 driftstimer avhengig av smøremiddeltype og driftstemperatur. Syntetiske smøremidler gir lengre intervaller.

Spørsmål 6: Hvilke girforhold er tilgjengelige for spiralgirmotorer i R-serien?

Enheter i R-serien tilbyr vanligvis girforhold fra ca 1,3:1 opp til 289:1 eller mer , avhengig av antall girtrinn og den valgte modellen.

Q7: Er spiralformede girmotorer egnet for applikasjoner med variabel hastighet (VFD)?

Ja. Heliske girmotorer er fullt kompatible med frekvensomformere. Bruk av en VFD i kombinasjon med en spiralformet girmotor gir presis hastighetskontroll og kan ytterligere forbedre energieffektiviteten under varierende belastningsforhold.
