Innenfor industrimaskineri og automasjon er effektiv overføring av kraft og bevegelse avgjørende. Blant de forskjellige komponentene som er designet for dette formålet, spiller hastighetsredusere en kritisk rolle i å justere utgangshastigheten og dreiemomentet fra en motor til de nødvendige nivåene for en applikasjon. En spesielt bemerkelsesverdig type innenfor denne kategorien er rv-snekkegirreduksjonen. Denne enheten er kjent for sin unike kombinasjon av en cykloidal drift og en snekkedrev, noe som resulterer i en mekanisme som tilbyr høyt dreiemoment, eksepsjonell sjokkbelastningskapasitet og kompakte dimensjoner. Forstå designprinsippene, operasjonsmekanikken og passende anvendelser av en rv orm gear reduksjon er avgjørende for ingeniører og designere som søker optimal ytelse og pålitelighet i krevende miljøer.
Begrepet "RV" er ofte en forkortelse for "rotasjonsvektor", som antyder reduksjonens evne til å effektivt håndtere rotasjonskrefter. Designet integrerer på genial vis to distinkte stadier av hastighetsreduksjon. Det primære trinnet involverer vanligvis et snekkegirsett, mens det sekundære trinnet bruker en cykloidal pinwheel-mekanisme. Denne hybridtilnærmingen lar rv-snekkegirreduksjonen overvinne noen av begrensningene som ligger i standard snekkegirkasser, som lavere effektivitet og begrenset støtmotstand, samtidig som de beholder fordelene, som høye reduksjonsforhold og kompakthet. Resultatet er en robust og svært kapabel komponent som fungerer som en hjørnestein i mange presisjons bevegelseskontrollsystemer.

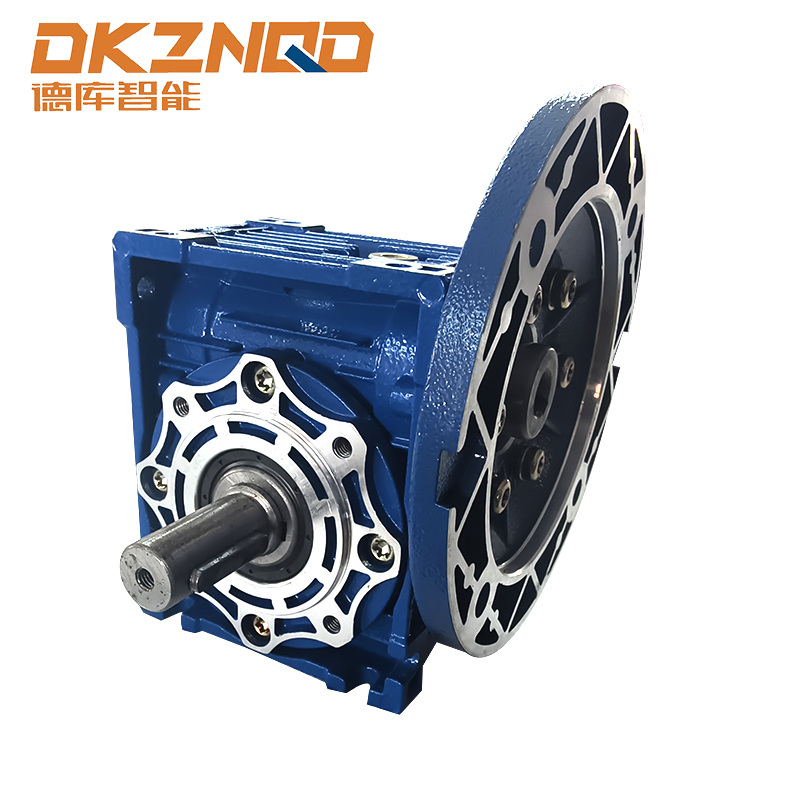

Den grunnleggende designen og komponentene
Arkitekturen til en rv-snekkegirreduksjon er kompleks, men elegant, konstruert for holdbarhet og ytelse. Konstruksjonen kan brytes ned i flere nøkkelkomponenter som jobber sammen for å oppnå funksjonen. Det første hovedelementet er innmatingstrinnet for snekkegir. Denne består av en snekkeskrue, som er drivkomponenten koblet til inngangsakselen og motoren, og et snekkehjul. Når snekkeskruen roterer, griper gjengene dens inn i tennene på ormehjulet, noe som får hjulet til å snu. Dette trinnet gir den innledende, betydelige hastighetsreduksjonen og økningen i dreiemoment.
Det andre og definerende trinnet er den cykloidale reduksjonsmekanismen. Denne delen består av et sett med komponenter, inkludert en eksentrisk kam, cykloidale skiver, ringstifter og en utgangsmekanisme. Bevegelsen fra ormehjulet overføres til en eksentrisk kam. Denne kammen driver deretter to cykloidale skiver, som har en fliket, nyrebønne-lignende form med hull rundt omkretsen. Disse skivene griper inn i en ring av stasjonære pinner som er plassert i reduksjonshuset. Bevegelsen til den eksentriske kammen får de cykloidale skivene til å gjennomgå en kompleks oscillerende rotasjon. Men fordi skivene er begrenset av de stasjonære pinnene, blir deres bevegelse oversatt til en langsom, kontrollert rotasjon av utgangsakselen. Denne to-trinns prosessen er det som gir rv-snekkegirreduksjonen sine bemerkelsesverdige egenskaper.
En kritisk designfunksjon er integrering av et forhåndsbelastet konisk rullelager ordning. Dette lagersystemet er ansvarlig for å støtte de høye belastningene og momentene som reduksjonen utsettes for under drift. Det sikrer strukturell stivhet, minimerer nedbøyning under belastning, og bidrar til enhetens eksepsjonelle posisjonsnøyaktighet og lang levetid. Videre er hele enheten plassert i et stivt, høystyrkehus, ofte støpt av jern eller aluminium, som gir beskyttelse mot forurensninger og opprettholder den nøyaktige innrettingen av alle interne komponenter. Den robuste konstruksjonen er en hovedårsak til dens utbredte bruk i tunge applikasjoner.
Operasjonelle prinsipper og nøkkelegenskaper
Driften av en rv-snekkegirreduksjon er en symfoni av mekanisk presisjon. Strøm tilføres inngangsakselen ved å rotere snekkeskruen. Inngrepet mellom snekkeskruen og snekkehjulet oppnår den første reduksjonen. Det nå langsommere roterende ormehjulet driver den eksentriske kammen til det cykloidale trinnet. Rotasjonen av denne kammen gir en eksentrisk bevegelse til de cykloidale skivene. Når disse skivene beveger seg, ruller lappene deres rundt innsiden av de stasjonære ringpinnene. For hver full rotasjon av den eksentriske kammen, går de cykloidale skivene frem med et antall lober lik forskjellen mellom antall lober på skiven og antall stasjonære pinner. Denne handlingen resulterer i et meget høyt reduksjonsforhold i det andre trinnet.
Kombinasjonen av disse to trinnene gjør at rv-snekkegirreduksjonen kan oppnå svært høye ett-trinns reduksjonsforhold, ofte fra 30:1 til over 100:1. Den endelige utgangen er en jevn, kontinuerlig rotasjon av utgangsakselen med en sterkt redusert hastighet og betydelig forsterket dreiemoment. En av de viktigste fordelene med denne designen er dens eksepsjonell motstand mot støtbelastning . Det store kontaktområdet mellom de cykloidale skivelappene og ringpinnene, sammen med styrken til komponentene, gjør at reduksjonen kan absorbere og motstå plutselige, intense støtbelastninger som vil skade eller ødelegge andre typer girkasser.
En annen definerende egenskap er dens høy torsjonsstivhet og minimalt tilbakeslag . Torsjonsstivhet refererer til reduksjonsholderens motstand mot vridning under belastning, noe som er avgjørende for å opprettholde nøyaktigheten i posisjoneringssystemer. Den iboende utformingen av den cykloidale mekanismen, med flere kontaktpunkter, sikrer at det er svært lite fri bevegelse eller "spill" mellom inngangs- og utgående aksler. Dette lave tilbakeslaget er avgjørende for applikasjoner som krever repeterbare og presise bevegelser, for eksempel i robotarmer eller CNC-maskiner. I tillegg, mens en standard snekkegirreduksjon er kjent for sin lavere effektivitet, forbedrer inkorporeringen av rullevirkningen i det cykloidale trinnet den generelle effektiviteten til rv-snekkegirreduksjonen, noe som gjør den til et mer energibevisst valg for kontinuerlig drift.
Fordeler og begrensninger i applikasjonen
Den unike designen til rv-snekkegirreduksjonen gir et distinkt sett med fordeler som gjør den egnet for et bredt spekter av krevende industrielle oppgaver. Den mest berømte fordelen er dens enestående evne til å håndtere høye sjokkbelastninger. Dette gjør det til et ideelt valg for bruksområder som materialhåndteringsutstyr, knusere eller anleggsmaskiner, der plutselige og alvorlige lastendringer er vanlig. Robustheten til de interne komponentene sikrer pålitelig drift og lang levetid selv under disse tøffe forholdene.
Dessuten er det kompakt og plassbesparende design er en stor fordel. Til tross for sin høye effekttetthet og dreiemoment, har rv-snekkegirreduksjonen ofte et mindre fotavtrykk sammenlignet med andre reduksjonstyper som tilbyr lignende ytelse. Denne kompaktheten er uvurderlig i moderne maskindesign, hvor plassen ofte er begrenset. Dens høye torsjonsstivhet og lave tilbakeslag, som tidligere nevnt, gjør den til et førsteklasses valg for presisjonsapplikasjoner. Dette inkluderer den omfattende bruken i industriroboter, der den ofte finnes i base-, arm- og skulderledd, og gir styrken til å bære tung nyttelast og nøyaktigheten til å plassere dem riktig.
Men som enhver teknisk komponent er den ikke uten begrensninger. Det primære hensynet er kostnad. Produksjonsprosessen for en rv-snekkegirreduksjon er kompleks, og krever høypresisjonsmaskinering og montering. Følgelig er disse enhetene generelt dyrere enn standard snekkegirkasser eller spiralformede girreduksjoner. Denne høyere initialinvesteringen må rettferdiggjøres av applikasjonens krav til ytelse, holdbarhet og presisjon. En annen vurdering er at til tross for forbedret effektivitet i forhold til rene snekkedrev, kan effektiviteten fortsatt være lavere enn for en planetgirreduksjon i enkelte driftsområder. Derfor, for applikasjoner som kjører kontinuerlig der energiforbruk er en primær bekymring, må denne faktoren veies opp mot de andre fordelene.
Følgende tabell oppsummerer de viktigste fordelene og vurderingene:
| Fordel | Beskrivelse |
|---|---|
| Høy sjokkbelastningskapasitet | Utmerket evne til å absorbere og motstå plutselige slagkrefter uten feil. |
| Høy dreiemomenttetthet | Gir et høyt dreiemoment i forhold til dens fysiske størrelse og vekt. |
| Lav tilbakeslag | Gir høy posisjonsnøyaktighet og repeterbarhet, avgjørende for presisjonsautomatisering. |
| Høy stivhet | Opprettholder innretting og minimerer nedbøyning under tung belastning, og sikrer jevn ytelse. |
| Hensyn | Beskrivelse |
| Høyere kostnad | Kompleks produksjon fører til en høyere startinvestering sammenlignet med enklere reduksjonstyper. |
| Effektivitet | Selv om det er forbedret i forhold til snekkedrev, kan det hende effektiviteten ikke samsvarer med noen andre girtyper i alle scenarier. |
Vanlige industrielle applikasjoner og bruksområder
Den robuste og presise karakteren til rv-snekkegirreduksjonen sikrer tilstedeværelsen på tvers av et mangfoldig spekter av bransjer. Bruken er diktert av behovet for pålitelig kraftoverføring under utfordrende forhold. Innen robotikk er det praktisk talt uunnværlig. Leddede robotledd stole sterkt på disse reduksjonsstykkene for å gi det nødvendige dreiemomentet for bevegelse samtidig som de sikrer nøyaktigheten og stivheten som kreves for nøyaktig posisjonering av verktøy og arbeidsstykker. Fra monteringslinjer for biler til plassering av elektroniske komponenter, rv-snekkegirreduksjonen muliggjør den jevne og kraftige bevegelsen som definerer moderne automatisering.
Et annet betydelig bruksområde er innen materialhåndteringsutstyr. Transportbåndsystemer, enten det er i bagasjehåndtering på flyplasser, lagerdistribusjonssentre eller gruvedrift, bruker ofte disse reduksjonsorganene til å drive valser eller belter. Deres sjokkbelastningskapasitet er avgjørende for å håndtere plutselige start, stopp og støt av tungt gods. På samme måte finnes de i heise- og løftemaskineri slik som kraner og vinsjer, der deres høye dreiemomenteffekt og iboende sikkerhet – et snekkedrev er typisk selvlåsende og forhindrer tilbakekjøring – gir både kraft og sikkerhet ved håndtering av hengende last.
Næringsmiddel- og drikkevare-, farmasøytisk- og emballasjeindustrien bruker også disse reduksjonsmidlene i maskiner som fyllemaskiner, palleteringsmaskiner og merkesystemer. I disse innstillingene, foruten ytelse, er pålitelighet og hygiene avgjørende. Mange rv-snekkegirreduksjoner er tilgjengelige med forseglede hus og belegg som motstår korrosjon og tåler nedvaskingsprosedyrer, noe som gjør dem egnet for rene og sterile miljøer. Andre vanlige bruksområder inkluderer anleggsutstyr (f.eks. betongblandere, gravemaskiners svingringer), maskinverktøy for indekseringsbord og enhver situasjon der et høyt dreiemoment, lavhastighetsutgang kreves fra en kompakt og robust kilde.
Utvalgskriterier og retningslinjer for vedlikehold
Å velge riktig rv-snekkegirreduksjon for en spesifikk applikasjon krever en nøye analyse av flere driftsparametre. Den primære faktoren er nødvendig utgående dreiemoment og driftshastighet . Reduseringen må være dimensjonert for å håndtere applikasjonens maksimale dreiemoment, inkludert eventuelle forventede støtbelastninger, uten å overskride dens nominelle kapasitet. Videre må reduksjonsforholdet velges for å oppnå ønsket utgangshastighet fra tilgjengelig inngangsmotorhastighet. Andre kritiske faktorer inkluderer typen og størrelsen på eksterne belastninger, som radiell belastning, aksial belastning og momentbelastning, som virker på utgangsakselen. Disse kreftene støttes av utgangslagrene, og overskridelser kan føre til for tidlig feil.
Driftsmiljøet er et annet avgjørende utvalgskriterium. Faktorer som omgivelsestemperatur, tilstedeværelse av støv, fuktighet eller etsende kjemikalier vil avgjøre behovet for spesifikke tetninger, overflatebehandlinger eller spesielle smøremidler. For eksempel krever applikasjoner i ekstreme temperaturer smøremidler med passende viskositet og termisk stabilitet. Ønsket levetid og driftssyklus (kontinuerlig kontra intermitterende drift) vil også påvirke valgprosessen, og sikre at reduksjonsenheten oppfyller pålitelighetsforventningene.
Når den er installert, er riktig vedlikehold nøkkelen til å maksimere levetiden og ytelsen til en rv-snekkegir. Den viktigste vedlikeholdsoppgaven er regelmessig smørestyring . Riktig type og mengde smøremiddel må brukes, og det bør skiftes med intervaller anbefalt av produsenten, basert på driftsforholdene. Periodiske kontroller for oljelekkasjer og forurensning er også viktig. I tillegg er det viktig å rutinemessig sjekke for uvanlig støy eller vibrasjoner, som kan være tidlige indikatorer på feiljustering, lagerslitasje eller andre interne problemer. Å sikre at alle monteringsbolter er sikre og at enheten ikke utsettes for belastninger utover spesifikasjonene vil bidra til langsiktig, problemfri drift. Selv om disse reduksjonsstykkene er designet for holdbarhet, kan forsømmelse av grunnleggende vedlikehold føre til unngåelig nedetid og kostbare reparasjoner.
Avslutningsvis står rv-snekkegirreduksjonen som et høydepunkt av kraftoverføringsdesign, og kombinerer på en mesterlig måte fordelene med orm- og sykloidgir. Dens enestående egenskaper – høy dreiemomentkapasitet, eksepsjonell motstandskraft mot støtbelastninger, kompakt størrelse og minimalt tilbakeslag – gjør den til en konstruert løsning for de mest utfordrende industrielle bruksområdene. Fra de presise skjøtene til en sveiserobot til den kraftige driften til et transportbånd som flytter tonnevis med materiale, er dens rolle kritisk. Selv om dens opprinnelige kostnad og spesifikke effektivitetsegenskaper kanskje ikke gjør det til det universelle valget for hvert scenario, er ytelsesfordelene i riktig applikasjon ubestridelige. Å forstå prinsippene og riktig anvendelse er grunnleggende for ingeniører som har som mål å bygge maskiner som ikke bare er kraftige og effektive, men også robuste og pålitelige.
5. juni 2025
