Grunnleggende arbeidsprinsipper for K-seriens helical vinkelgirmotorer og snekkegirkasser
Effektivitetsvurderingen til industrielt giroverføringsutstyr bestemmer direkte energiforbruk, driftskostnader og langsiktig levetid i industrielle automasjonssystemer. Blant de mest brukte utstyrsenhetene, K-serien helical bevel girmotor og snekkegirkasser representerer to distinkte tekniske ruter, med effektivitetsytelsen deres som utgjør kjerneforskjellen for B2B industrielle kjøpere for å ta kjøpsbeslutninger. For å forstå deres effektivitetsgap fullt ut, er det viktig å starte med deres grunnleggende arbeidsprinsipper og interne strukturelle design, siden disse faktorene er de grunnleggende årsakene til effektivitetsforskjeller.

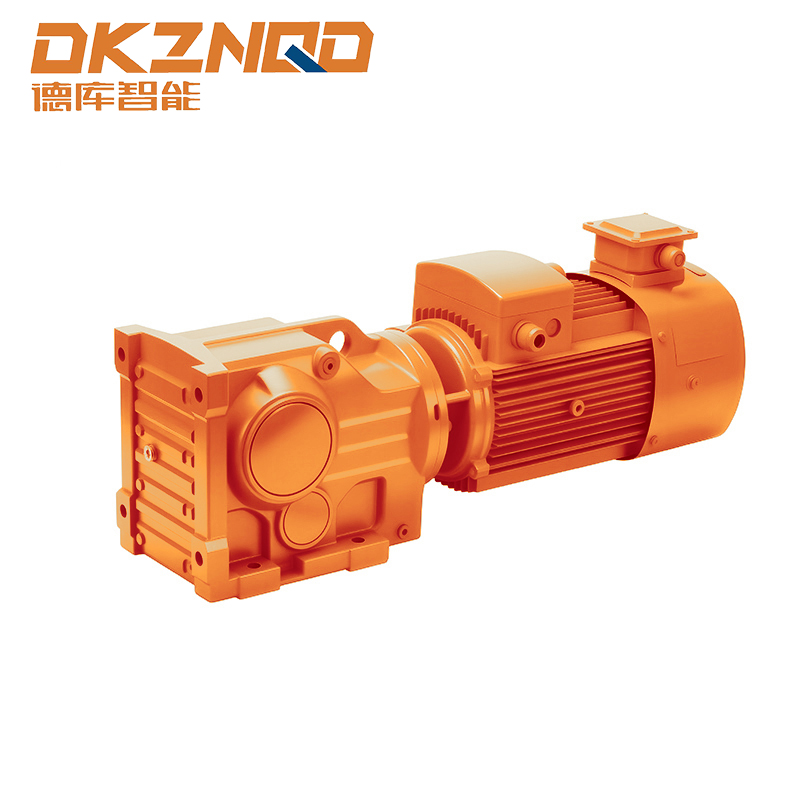

K-serien Helical Bevel Gearmotor er en presisjonstransmisjonsenhet som integrerer spiralformede gir og vinkelgir. Transmisjonsstrukturen har en rettvinklet design, og kombinerer de jevne inngrepsegenskapene til spiralformede gir og de rettvinklede kraftoverføringsfordelene til koniske gir. Girtennene behandles gjennom presisjonssliping og herdingsbehandling, og danner en kontinuerlig og stabil inngrepstilstand under drift. Kraften overføres gjennom flere girpar etter hverandre, med minimal glidefriksjon mellom tannhjulstennene, noe som legger et solid grunnlag for høyeffektiv drift.
I kontrast er snekkegirkassen avhengig av sammenkoblingen av en orm og et ormehjul for å oppnå kraftoverføring. Snekken er typisk en drivende del med en spiralstruktur, og snekkehjulet er en drevet del som ligner på et spiralformet tannhjul. Denne strukturen kan oppnå et stort ett-trinns reduksjonsforhold og har selvlåsende egenskaper under spesifikke forhold. Imidlertid domineres overføringsmetoden av glidefriksjon mellom snekke og snekkehjul, noe som er en iboende faktor som fører til lavere effektivitet sammenlignet med girbasert overføringsutstyr.
Strukturell sammensetning av K-seriens helical bevel girmotorer
Kjernekomponentene i K-seriens heliske koniske girmotorer inkluderer presisjonsmaskinerte spiralformede girsett, spiralfasede girsett, høystyrkeaksler, forseglede hus og høyytelseslager. De spiralformede tannhjulene har en skrå tanndesign, som gjør at flere tenner kan gripe inn samtidig under drift, noe som reduserer støt og støy. Vinkelgirene er fordelt i en 90-graders vinkel, og realiserer rettvinklet kraftoverføring uten ekstra konverteringskomponenter.
Alle girkomponenter er laget av høykvalitets legert stål, gjennom karburerings-, bråkjølings- og slipeprosesser, noe som sikrer høy overflatehardhet og presise tannprofiler. Den matchende klaringen mellom girene kontrolleres innenfor et ekstremt lite område, noe som ikke bare forbedrer overføringsnøyaktigheten, men også reduserer energitap forårsaket av tannoverflatefriksjon. Den integrerte utformingen av motoren og girkassen eliminerer krafttapet forårsaket av uavhengige tilkoblingskomponenter, og optimaliserer den totale driftseffektiviteten ytterligere.
Strukturell sammensetning av snekkegirkasser
Snekkegirkassen består hovedsakelig av en snekke, et snekkehjul, en kassekropp, lagre og tetningsdeler. Ormen er vanligvis laget av herdet stål, og ormehjulet er laget av slitesterke bronselegeringsmaterialer for å redusere friksjon og slitasje. Ett-trinns transmisjonsstrukturen er enkel, og rettvinklet transmisjon kan realiseres direkte, noe som er egnet for anledninger med begrenset installasjonsplass og krav til lav hastighet og høyt dreiemoment.
På grunn av glidefriksjonen mellom snekke og snekkehjul under overføring, har materialtilpasning og smøreforhold en avgjørende innvirkning på effektiviteten. Selv med optimaliserte materialer og smøremidler kan ikke glidefriksjonen helt elimineres, noe som er en uunngåelig strukturell feil på snekkegirkasser og direkte begrenser deres øvre effektivitetsgrense.
Kjerneeffektivitetsvurderingsdata for K-seriens helical vinkelgirmotorer
Effektivitetsvurdering er nøkkelindikatoren for å måle energikonverteringskapasiteten til girmotorer, og refererer til forholdet mellom utgangseffekt og inngangseffekt under nominelle driftsforhold. K-seriens helical bevel-girmotor, med sin optimaliserte girstruktur og presisjonsproduksjonsprosess, oppnår bransjeledende effektivitetsytelse, som er hovedgrunnen til at den er foretrukket i industrielle scenarier med høy effektivitet.
Under nominell belastning og standard driftsforhold, den omfattende effektiviteten av K-serien helical bevel girmotor kan nå 94 % til 96 % , som er det høyeste nivået innen rettvinklet girutstyr. Disse effektivitetsdataene påvirkes ikke av reduksjonsforholdet i et bredt område, og opprettholder stabil ytelse fra små reduksjonsforhold til store reduksjonsforhold.
Effektivitet Ytelse under forskjellige belastningsforhold
Effektivitetsstabiliteten til K-seriens helical vinkelgirmotorer under variable belastningsforhold er en av kjernefordelene. I industrielle applikasjoner opererer utstyr ofte under tomgang, lett belastning, nominell belastning og overbelastning, og effektivitetsendringsområdet påvirker direkte den faktiske energibesparende effekten.
- Under 100 % nominell belastning: effektiviteten opprettholdes på 94 % - 96 % , når den optimale driftstilstanden
- Under 75 % nominell belastning: effektiviteten er 93 % - 95 % , med nesten ingen demping
- Under 50 % nominell belastning: effektiviteten er 92 % - 94 % , holder fortsatt et høyt nivå
- Under 25 % nominell belastning: effektiviteten er 90 % - 92 % , dempningsområdet er langt lavere enn tilsvarende produkter
Denne stabile effektivitetsytelsen sikrer at K-seriens helical bevel girmotor kan opprettholde lavt energiforbruk ved langvarig intermitterende drift eller kontinuerlig variabel belastning, noe som reduserer driftskostnadene for industrielt utstyr.
Effektivitetsendringer med forskjellige reduksjonsforhold
K-seriens Helical Bevel Gearmotor har en flertrinns giroverføringsdesign, og effektiviteten endres svært lite med økningen av reduksjonsforholdet. For ett-trinns reduksjonsmodeller kan effektiviteten nå 95 % - 96 % ; for to-trinns reduksjonsmodeller er effektiviteten 94 % - 95 % ; for tre-trinns reduksjonsmodeller er effektiviteten fortsatt like høy som 93 % - 94 % .
Selv i bruksscenarier med store reduksjonsforhold, kontrolleres effektivitetstapet for hvert ekstra trinn av gir under 1 %, noe som er en uerstattelig fordel med snekkegirkasser. Denne egenskapen gjør K-seriens helical bevel-girmotor egnet for høypresisjonsoverføringer med både store reduksjonsforhold og krav til høy effektivitet.
Driftsmiljøets innflytelse på effektivitet
K-serien Helical Bevel Gearmotor har sterk tilpasningsevne til driftsmiljøet. I omgivelsestemperaturområdet fra -20 °C til 40 °C forblir effektiviteten stort sett uendret. Det helt lukkede smøresystemet sikrer at girene er i god smøretilstand i lang tid, noe som reduserer friksjonstap og opprettholder stabil effektivitetsytelse.
Etter 10 000 timer med kontinuerlig driftstest er effektivitetsdempingen til K-seriens helical bevel girmotor mindre enn 1 % , som gjør at den kan opprettholde høyeffektiv drift gjennom hele levetiden, uten vesentlig nedgang i effektiviteten på grunn av langvarig bruk.
Kjerneeffektivitetsvurderingsdata for snekkegirkasser
Som en tradisjonell rettvinklet girkasse har snekkegirkasser fordelene med enkel struktur, lav pris og selvlåsende funksjon, men effektivitetsytelsen deres er betydelig lavere enn for K-seriens helical bevel-girmotorer. Effektiviteten til snekkegirkasser er sterkt påvirket av strukturelle egenskaper, reduksjonsforhold og belastningsforhold, med et stort dempningsområde og lavt totalnivå.
Under nominelle belastningsforhold er den høyeste effektiviteten til standard snekkegirkasser kun 70 % - 85 % , som er 10 til 25 prosentpoeng lavere enn for K-seriens helical bevel-girmotorer. Dette effektivitetsgapet fører direkte til høyere energiforbruk og mer varmegenerering under drift, noe som begrenser bruken i høyeffektive og langsiktige kontinuerlige driftsscenarier.
Effektivitet Ytelse under forskjellige belastningsforhold
Effektiviteten til snekkegirkasser er ekstremt følsomme for lastendringer, og effektivitetsdempningen er veldig tydelig under lette belastningsforhold, noe som er en stor ulempe sammenlignet med girmotorer.
- Under 100 % nominell belastning: effektiviteten er 70 % - 85 % , når den maksimale effektivitetsverdien
- Under 75 % nominell belastning: effektiviteten synker til 65 % - 80 %
- Under 50 % nominell belastning: effektiviteten er 55 % - 70 % , med en betydelig nedgang
- Under 25 % nominell belastning: effektiviteten er only 40 % - 55 % , tapet er ekstremt stort
I lett belastningstilstand blir det meste av inngående energi til snekkegirkassen omdannet til varmeenergi på grunn av glidende friksjon, noe som resulterer i alvorlig energisløsing. Denne egenskapen gjør den uegnet for utstyr som opererer under lett belastning i lang tid.
Effektivitetsendringer med forskjellige reduksjonsforhold
Effektiviteten til snekkegirkasser har en sterk negativ korrelasjon med reduksjonsforholdet, og effektiviteten avtar kraftig med økningen av reduksjonsforholdet, noe som er en fatal feil ved bruk av store reduksjonsforhold.
- Ett-trinns reduksjonsforhold 10:1: effektivitet er 80 % - 85 %
- Ett-trinns reduksjonsforhold 30:1: effektiviteten synker til 70 % - 75 %
- Ett-trinns reduksjonsforhold 50:1: effektivitet er bare 60 % - 65 %
- To-trinns reduksjonsforhold over 100:1: effektiviteten er lavere enn 50 %
Jo større reduksjonsforhold, desto større er glidefriksjonen mellom ormen og ormehjulet, og jo mer alvorlig energitapet. I industrielle scenarier som krever store reduksjonsforhold, vil bruk av snekkegirkasser føre til en betydelig økning i energikostnadene.
Selvlåsende funksjon og effektivitet
En del av snekkegirkassene har en selvlåsende funksjon, som kan hindre at lasten reverserer når motoren stopper, og egner seg for løfting og skrå girutstyr. Imidlertid er den selvlåsende funksjonen ledsaget av ekstremt lav effektivitet, og effektiviteten til selvlåsende snekkegirkasser er kun 30 % - 50 % under alle arbeidsforhold.
Denne avveiningen mellom funksjon og effektivitet gjør at den selvlåsende snekkegirkassen kun kan brukes i spesielle scenarier med lave effektivitetskrav og høye sikkerhetskrav, og kan ikke møte behovene til energisparende industriproduksjon.
Sammenlignende analyse av effektivitetsvurderinger mellom K-serien helical vinkelgirmotorer og snekkegirkasser
Gjennom den uavhengige analysen av effektivitetsdataene til de to typene giroverføringsutstyr, kan kjernegapet i effektivitetsytelsen deres tydelig defineres. For B2B industrielle kjøpere er disse komparative dataene nøkkelgrunnlaget for å velge utstyr som matcher produksjonsbehov og kontrollere driftskostnadene. Følgende vil utføre en omfattende sammenligning fra flere dimensjoner som nominell effektivitet, lasttilpasningsevne, reduksjonsforholdspåvirkning og langsiktig driftsstabilitet.
Omfattende sammenligningstabell for effektivitetsdata
| Sammenligningselementer | K-serien helical bevel girmotor | Snekkegirkasse |
| Nominell belastningseffektivitet | 94 % - 96 % | 70 % - 85 % |
| Lett belastning (25 %) Effektivitet | 90 % - 92 % | 40 % - 55 % |
| Stort reduksjonsforhold Effektivitet | 93 % - 94 % | Under 50 % |
| Langsiktig Driftsdemping | Mindre enn 1 % | 5 % - 10 % |
| Energikonverteringseffektivitet | Høy, minimal varmeutvikling | Lav, stor varmeutvikling |
Dataene i tabellen viser tydelig at K-serien Helical Bevel Gearmotor har absolutte fordeler i alle effektivitetsindikatorer, med en total effektivitet 20 % - 30 % høyere enn for snekkegirkasser i gjennomsnitt. Dette effektivitetsgapet vil bli forsterket til enorme kostnadsforskjeller i langsiktig industriell produksjon.
Sammenligning av energiforbruk i faktiske industrielle applikasjoner
Med et 5,5KW industrielt overføringssystem som et eksempel, som opererer 8 timer om dagen og 300 dager i året, beregnes den årlige energiforbruksforskjellen mellom de to enhetene basert på gjennomsnittlig effektivitet:
Det årlige strømforbruket til K-seriens helical bevel girmotor: 5,5KW × 8h × 300d ÷ 0,95 ≈ 13895 kWh
Årlig strømforbruk for snekkegirkasse: 5,5KW × 8t × 300d ÷ 0,75 ≈ 17600 kWh
Den årlige strømforbruksforskjellen mellom de to er 3705 kWh . For store industribedrifter utstyrt med hundrevis av overføringsenheter, er den årlige energikostnaden som spares ved å bruke K-seriens helical bevel-girmotorer svært betydelig, noe som raskt kan oppveie den opprinnelige innkjøpskostnadsforskjellen.
Sammenligning av varmegenerering og driftsstabilitet
Effektivitet er direkte relatert til varmeutvikling under drift. Den lave virkningsgraden til snekkegirkasser gjør at mer elektrisk energi omdannes til varmeenergi, noe som vil føre til en kontinuerlig økning i utstyrstemperaturen. Under kontinuerlig drift kan overflatetemperaturen til snekkegirkasser nå 60°C - 80°C, og den interne smøreoljen er utsatt for aldring og svikt, noe som øker risikoen for komponentslitasje og feil.
K-serien Helical Bevel Gearmotor har høy energikonverteringseffektivitet, mindre varmeutvikling, og driftstemperaturen kontrolleres til 30°C - 45°C i lang tid. Driftstilstanden ved lav temperatur beskytter ikke bare smøreoljen og interne komponenter, men forbedrer også driftsstabiliteten og levetiden til utstyret, og reduserer hyppigheten av vedlikehold og utskifting.
Faktorer som påvirker effektivitetsforskjellen mellom de to girenhetene
Det betydelige effektivitetsgapet mellom K-seriens helical bevel-girmotorer og snekkegirkasser er ikke tilfeldig, men bestemmes av en rekke iboende faktorer, inkludert transmisjonsmodus, girinngrepsform, produksjonsprosess, materialvalg og smøredesign. Å forstå disse påvirkningsfaktorene kan hjelpe industrielle kjøpere til å forstå den vesentlige forskjellen mellom de to enhetene og ta mer vitenskapelige kjøpsbeslutninger.
Overføringsmodus og friksjonsform
K-seriens helical bevel girmotor tar i bruk rullende friksjonstransmisjon. De spiralformede tannhjulene og koniske tannhjulene er i kontinuerlig rullende kontakt under inngrep, friksjonskoeffisienten er ekstremt lav, og energitapet forårsaket av friksjon er minimalt. Rullefriksjon er den mest effektive overføringsmodusen i mekaniske girenheter, som er hovedårsaken til girmotorers høye effektivitet.
Snekkegirkassen bruker glidende friksjonstransmisjon. Ormen og snekkehjulet glir i forhold til hverandre under inngrep, friksjonskoeffisienten er stor, og det forbrukes mye energi i form av varme. Glidefriksjon er iboende ineffektiv, som er den grunnleggende faktoren som begrenser effektiviteten til snekkegirkasser og kan ikke forbedres fullstendig gjennom strukturell eller materialoptimalisering.
Produksjonspresisjon og monteringskvalitet
K-serien helical bevel girmotor tar i bruk presisjons CNC-slipebehandling, girtannprofilens nøyaktighet når grad 5-6, monteringsklaringen er strengt kontrollert, og girinngrepet er mer tilstrekkelig. Høy produksjonspresisjon sikrer at hvert gir kan spille den optimale overføringseffekten, og reduserer ytterligere krafttap forårsaket av dårlig inngrep.
Produksjonspresisjonen til snekkegirkasser er relativt lav, tannprofilbehandlingsnøyaktigheten er grad 7-8, og monteringsklaringen er stor. Den utilstrekkelige inngrepet mellom ormen og ormehjulet vil ytterligere øke friksjonstapet og redusere den faktiske driftseffektiviteten. Forskjellen i produksjonspresisjon øker direkte effektivitetsgapet mellom de to enhetene.
Materialvalg og overflatebehandling
Girmaterialene til K Series Helical Bevel Gearmotors er legert stål med høy styrke, med karboniserende og bråkjølende overflatebehandling, overflatehardhet over HRC58-62, med høy slitestyrke og lav friksjonskoeffisient. Den optimaliserte materialtilpasningen reduserer friksjonstapet mellom tannhjulstennene og opprettholder stabil effektivitet i lang tid.
Snekkehjulet til snekkegirkassen er laget av bronselegering, som har god slitestyrke, men en relativt høy friksjonskoeffisient. Selv med den beste materialtilpasningen, er glidefriksjonen mellom stål og bronse mye høyere enn rullefriksjonen mellom tannhjul i legert stål, som ikke kan endre laveffektivitetsegenskapene.
Design av smøresystem
K Series Helical Bevel Gearmotor er utstyrt med et profesjonelt smøresystem, som kan danne en jevn og stabil oljefilm på giroverflaten, separere girtennene og redusere direkte friksjon. Den helt lukkede konstruksjonen forhindrer forurensning av smøreolje og sikrer langsiktig effektivitet av smøreeffekten.
Smøreeffekten til snekkegirkasser påvirkes lett av glidende friksjon. Den høye varmen som genereres under drift vil akselerere tynningen og svikten av smøreolje, noe som gjør det umulig å danne en fullstendig oljefilm. Forringelsen av smøreforholdene vil ytterligere redusere effektiviteten og danne en ond sirkel.
Utvalgsveiledning for B2B industrielle kjøpere basert på effektivitetskrav
For B2B industrielle kjøpere bør valget mellom K-seriens helical bevel girmotorer og snekkegirkasser være basert på de faktiske arbeidsforholdene, effektivitetskravene og kostnadsbudsjettet til utstyret. 20 % av beslutningsfokuset bør være på matching av utstyrsytelse og produksjonsbehov, og 80 % bør fokusere på produktets egen effektivitet, levetid og langsiktige driftskostnader. Følgende gir målrettet valgveiledning for ulike applikasjonsscenarier.
Scenarier egnet for K-serien helical bevel girmotorer
K-serien Helical Bevel Gearmotor er førstevalget for industrielle scenarier som krever høy effektivitet, energisparing og langsiktig stabil drift, og er mye brukt i ulike automatiserte produksjonslinjer, pakkemaskineri, matforedlingsutstyr, logistikktransportsystemer, etc.
- Scenarier for kontinuerlig drift: utstyr som går 24 timer i døgnet, høy effektivitet kan redusere energiforbruket betraktelig
- Variable belastningsoperasjonsscenarier: stabil effektivitet under lett belastning og tung belastning, ingen stor dempning
- Krav til store reduksjonsforhold: opprettholde høy effektivitet under store reduksjonsforhold, ingen betydelig tap
- Prioriterte energisparingsprosjekter: nasjonale energisparende og utslippsreduserende industrielle transformasjonsprosjekter
- Høypresisjonsoverføringer: automatiserte produksjonslinjer med strenge krav til overføringsnøyaktighet
I disse scenariene kan den høyeffektive fordelen til K-seriens helical bevel-girmotor utnyttes fullt ut, og de sparte energikostnadene kan oppveie den høyere initialinvesteringen innen 1-2 år, med høyere kostnadseffektivitet i det lange løp.
Scenarier egnet for snekkegirkasser
Snekkegirkasser er kun egnet for spesifikke scenarier med lave effektivitetskrav, selvlåsende behov eller begrenset budsjett, og anbefales ikke for langsiktig kontinuerlig driftsutstyr.
- Intermitterende driftsscenarier: utstyr som går i kort tid og har lang standby-tid
- Scenarier som krever selvlåsing: løftemaskineri, skrå transportbånd, etc.
- Lite utstyr med lav effekt: små husholdningsmaskiner, eksperimentelt utstyr med lav effekt
- Midlertidig bruk utstyr: midlertidige anleggsmaskiner, kortsiktige testenheter
I disse scenariene er den lave kostnaden og selvlåsende funksjonen til snekkegirkasser de viktigste valgfaktorene, og ulempen med lav effektivitet har liten innvirkning på de totale produksjonskostnadene.
Langsiktig kostnad-nytte-analyse for kjøpere
Når du kjøper industrielt giroverføringsutstyr, bør B2B-kjøpere ikke bare fokusere på den opprinnelige kjøpesummen, men også gjennomføre en kostnadsanalyse for hele livssyklusen. Hele livssyklusen inkluderer kjøpskostnad, energikostnad, vedlikeholdskostnad og erstatningskostnad.
Kjøpsprisen på K-seriens helical bevel girmotorer er 30% -50 % høyere enn for snekkegirkasser, men den årlige energikostnaden er 20% -30% lavere, vedlikeholdskostnaden er 50% lavere, og levetiden er dobbelt så lang. For industrielt utstyr med en levetid på mer enn 5 år, er den totale kostnaden ved bruk av K-seriens helical vinkelgirmotorer 20 % - 40 % lavere enn for snekkegirkasser, med åpenbare økonomiske fordeler.
Vanlige spørsmål om effektivitetsvurderinger for K-seriens helical vinkelgirmotorer og snekkegirkasser
Q1: Hva er den maksimale effektivitetsforskjellen mellom K Series Helical Bevel Gearmotor og snekkegirkasse?
Den maksimale effektivitetsforskjellen kan nå 50% , spesielt under lett belastning og forhold med stort reduksjonsforhold.
Spørsmål 2: Vil effektiviteten til K Series Helical Bevel Gearmotor reduseres betydelig etter langvarig bruk?
Nei, effektivitetsdempingen er mindre enn 1 % etter 10 000 timers kontinuerlig drift, med ekstremt høy stabilitet.
Spørsmål 3: Kan snekkegirkasser oppnå samme effektivitet som K-seriens helical bevel-girmotorer gjennom optimalisering?
Nei, glidefriksjon er en iboende strukturell defekt, og effektiviteten kan ikke forbedres til nivået av giroverføring.
Spørsmål 4: Er den høye effektiviteten til K Series Helical Bevel Gearmotor egnet for alle industrielle scenarier?
Den egner seg for de fleste scenarier med kontinuerlig og variabel belastning, og er det beste valget for energisparende industriproduksjon.
Spørsmål 5: Hvor mye energi kan spares årlig ved å bytte ut en snekkegirkasse med en helical vinkelgirmotor i K-serien?
Tar vi 5,5KW utstyr som et eksempel, er den årlige strømbesparelsen ca. 3705 kWh, og jo større kraft, desto tydeligere er energispareeffekten.
Q6: Har K Series Helical Bevel Gearmotor rettvinklet transmisjonsfunksjon som en snekkegirkasse?
Ja, den har en rettvinklet design, som kan realisere 90-graders kraftoverføring samtidig som den opprettholder høy effektivitet.
Q7: Hva er virkningen av effektivitet på levetiden til utstyrsutstyr?
Høy effektivitet betyr mindre varmeutvikling og mindre slitasje, og levetiden til K Series Helical Bevel Gearmotor er dobbelt så lang som for snekkegirkasser.
Spørsmål 8: Er vedlikeholdsfrekvensen for smøring av K Series Helical Bevel Gearmotor høyere enn for snekkegirkasser?
Nei, det helt lukkede designet reduserer vedlikeholdsfrekvensen, og vedlikeholdskostnadene er lavere enn for snekkegirkasser.
5. juni 2025
