Hvorfor BKM Hypoid girmotorer overgår tradisjonelle snekkedrev: En teknisk sammenligning

1. Introduksjon: Et stille skift i rettvinklet kraftoverføring

I flere tiår har reduksjonsgir vært standardvalget for rettvinklet kraftoverføring på grunn av deres kompakte fotavtrykk og høye reduksjonsforhold. Imidlertid har industrielle krav til energieffektivitet, pålitelighet og lavere totale eierkostnader avslørt grunnleggende svakheter i snekkedrevteknologi. Skriv inn BKM Hypoid Gear Reducer — en ny generasjon hypoide girmotorer som kombinerer fordelene med spiral- og hypoidgir. Konstruert med presisjon tilbyr BKM-serien opptil 30 % høyere effektivitet, betydelig lavere driftstemperaturer og forlenget levetid sammenlignet med konvensjonelle snekkedrev. Denne artikkelen gir en teknisk, datadrevet sammenligning som forklarer hvorfor BKM hypoid girmotor Løsningene erstatter raskt ormedempere på tvers av transportbånd, materialhåndtering og industriell automatisering.

2. Grunnleggende forskjeller: Hypoid vs. Worm Gear Reducer

For å forstå ytelsesgapet må vi undersøke geometrien og kontaktmekanikken. Et snekkedrev består av en gjenget orm som kobler inn et bronsehjul, noe som resulterer i glidende friksjon over et stort kontaktområde. I kontrast, a høyeffektiv hypoid girkasse bruker offset, spiralskrålignende tenner med rullende og glidende bevegelse optimalisert for effektivitet. Tabellen nedenfor oppsummerer de kritiske forskjellene.

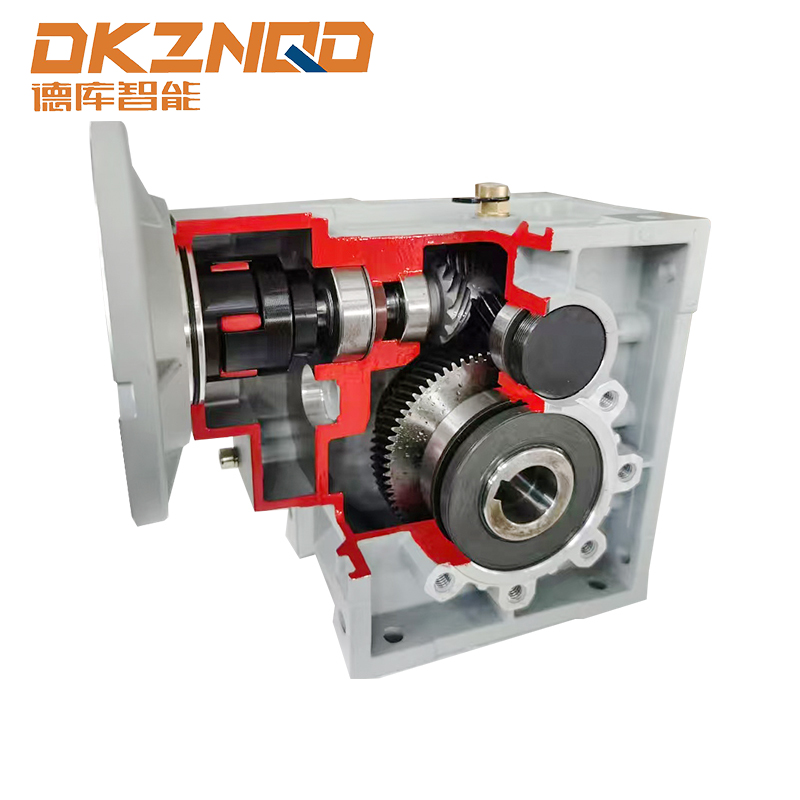

Den BKM serie hypoid reduksjon bruker kasse-karburerte, slipte hypoide gir som opprettholder optimal tannkontakt under belastning. Denne utformingen eliminerer den tunge glidefriksjonen som plager ormesett, noe som direkte fører til lavere energitap og termisk stress.

3. Effektivitetsfordel: Det energisparende gjennombruddet

Effektivitet er den mest overbevisende årsaken til overgangen. Feltdata fra applikasjoner med kontinuerlig drift (f.eks. 24/7-transportørsystemer) viser at snekkegirreduksjonsreduksjoner typisk opererer med 50–70 % effektivitet ved nominell belastning, og faller ytterligere under start-stopp- eller dellastforhold. Derimot, a rettvinklet hypoid girmotor som BKM-serien oppnår 92–96 % effektivitet over et bredt dreiemomentområde. Følgende SVG illustrerer en komparativ effektivitetskurve ved tre reduksjonsforhold (10:1, 20:1, 30:1).

Et eksempel fra den virkelige verden: et logistikksenter som betjener 15 transportbånddrivenheter (hver 2,2 kW) 16 timer/dag, 5 dager/uke. Bytte ut snekkedrev (68 % gjennomsnittlig effektivitet) med BKM hypoid girmotorer (93 % effektivitet) reduserer årlig energiforbruk fra 96 500 kWh til 70 600 kWh – sparer over 25 900 kWh og USD 2 800 per år i strømkostnader (ved 0,11 USD/kWh). Denne effektivitetsgevinsten reduserer også CO2-avtrykket med ca. 11 tonn årlig.

4. Termisk ytelse og driftssikkerhet

Varme er fienden til girkassens lang levetid. Snekkedrev konverterer tapt energi til varme, og når ofte overflatetemperaturer på 80–95 °C under kontinuerlig drift. Dette akselererer oljeoksidasjon, degraderer tetninger og reduserer girets levetid. I kontrast, BKM hypoid girredusere drive 30–40°C kjøler på grunn av høyere effektivitet og optimaliserte smørekanaler. Lavere termisk stress fører til tre kvantifiserbare fordeler:

• Utvidede oljeskiftintervaller: Snekkedrev krever ofte oljeskift hver 2500-4000 timer; BKM hypoid-enheter oppnår 8 000-10 000 timer med syntetiske smøremidler.
• Forseglingsintegritet: Ved 60°C brønntemperatur vs. 90°C reduseres aldring av forseglingselastomer med en faktor 3, noe som eliminerer lekkasjerisiko.
• Høyere intermitterende overbelastningskapasitet: Hypoide gir kan opprettholde 150 % toppmoment uten termisk avstengning, mens snekkedrev risikerer tannskader.

I en emballasjemaskinkasse (driftsyklus: 80 % belastning, omgivelsestemperatur 35°C) utløste snekkegirkasser temperaturalarmer etter 11 måneder; BKM rettvinklet hypoid girmotor drevet i over 36 måneder uten termisk vedlikehold.

5. Kompakt rettvinklet design med større fleksibilitet

Tradisjonelle snekkedrev utmerker seg ved rettvinklet kompakthet, men BKM spiralhypoide arkitektur matcher eller reduserer til og med aksial lengde samtidig som den gir hulaksel eller fotmonteringsmuligheter. Hypoidforskyvningen tillater en lavere senteravstand for samme forhold, noe som gjør integrering i tette maskinrammer enklere. Viktige designfordeler:

• BKM-serien tilbyr inngangsdiametre fra 56 til 112 mm, dreiemomentområde opptil 1500 Nm, og forhold fra 5:1 til 200:1 (to-trinns spiralhypoid).
• Universalmontering: fot-, flens- eller akselmontert uten ytelsesreduksjon.
• Lavere støyutslipp: Hypoid meshing er iboende roligere enn ormgliding – typisk 65 dBA vs 78 dBA ved 1450 rpm.

Den combination of BKM spiralhypoid gir geometri med presisjonsgir gir en krafttetthet som overgår ormeredusere med 35 % — mer dreiemoment i en mindre konvolutt.

6. Livssykluskostnadsanalyse (LCA): Et femårsperspektiv

Mens den opprinnelige kjøpsprisen for en hypoid girmotor kan være 15–20 % høyere enn en tilsvarende snekkedrift, forteller totale eierkostnader (TCO) en annen historie. Tabellen nedenfor sammenligner en typisk bruk på 2,2 kW, forhold 15:1 over fem år (kontinuerlig drift, 8 760 t/år).

Denne 38 % lavere TCO rettferdiggjør oppgraderingen, med avkastning oppnådd vanligvis innen 18–24 måneder. For flåter på 20 enheter overstiger årlige besparelser $10 000.

7. Applikasjonsytelse i den virkelige verden

To dokumenterte bransjetilfeller (uten merkereferanser) fremhever overgangen:

Tilfelle A – Monteringstransportør for biler

Originale snekkedrev (30 enheter) led av hyppig fastkjøring på grunn av termisk ekspansjon og nødvendig månedlig oljepåfylling. Etter ettermontering med BKM hypoid girmotorer økte oppetiden med 11 %, og vedlikeholdsarbeidsordrene falt med 78 % over to år. Anlegget rapporterte gjennomsnittlig energibesparelse på 28 % målt ved motorinngang.

Case B – Mat- og drikkeflaskefyllingslinje

Miljø med høy luftfuktighet forårsaket korrosjon og emulgering av smøremiddel. Utgangsflensversjonen av rustfritt stål av BKM høyeffektiv hypoid girkasse ga IP65-beskyttelse, reduserte nedetid for rengjøring med 60 %, og eliminerte ikke-planlagte utskiftninger i tre påfølgende år.

Dense examples confirm that the BKM serie hypoid reduksjon løser reelle operasjonelle smertepunkter utover enkle effektivitetstall.

8. Tekniske spesifikasjoner og utvalgskriterier

Ved vurdering av a rettvinklet hypoid girmotor for en oppgradering bør du vurdere følgende parametere som vanligvis er tilgjengelige i BKM-produktlinjen:

• Nominelt dreiemoment: 50–1500 Nm (avhengig av rammestørrelse)
• Reduksjonsforhold (entrinns hypoid): 5:1, 8:1, 10:1, 15:1, 20:1, 30:1, 40:1, 50:1
• To-trinns kombinasjoner (spiralformet hypoid): opptil 200:1
• Tillatt radiell belastning på utgående aksel: opptil 8000 N
• Effektivitet ved full belastning: 90–96 % (avtar noe ved høyere forhold)
• Driftstemperaturområde: -25°C til 50°C uten tilleggskjøling

Å velge riktig størrelse innebærer å matche servicefaktoren (vanligvis 1,2–1,5 for transportørdrift) og verifisere termisk vurdering. Fordi BKM hypoid-enheter genererer mindre varme, tillater de ofte en rammestørrelse mindre sammenlignet med snekkedrev for samme applikasjon, noe som reduserer treghet og kostnader.

9. Ofte stilte spørsmål

Q1: Kan en BKM hypoid girmotor direkte erstatte en eksisterende snekkedrift uten mekaniske modifikasjoner?

I de fleste tilfeller, ja. BKM-enheter er konstruert med standard IEC-flensinnganger og utskiftbare utgående akseldimensjoner (solid eller hul). Kontroller imidlertid monteringshullmønster og akselhøyde; adapterplater kan være nødvendig for noen eldre rammer. Den totale lengden er ofte lik eller kortere.

Q2: Opprettholdes effektivitetsfordelen ved lave hastigheter eller delbelastninger?

Ja. Snekkedrev opplever bratte effektivitetsfall ved lave hastigheter (under 300 rpm inngang) på grunn av grensesmøringsforhold. BKM hypoidgir opprettholder over 85 % effektivitet selv ved 50 rpm utgang, noe som gjør dem overlegne for applikasjoner med variabel frekvensdrift (VFD).

Spørsmål 3: Er BKM hypoid-redusere selvlåsende som ormedrev?

Nei, hypoidgir er ikke iboende selvlåsende. For applikasjoner som krever tilbakekoblingsfunksjonalitet, må en ekstern brems eller tilbakeløpssperre legges til. Den lave friksjonen tillater imidlertid tilbakekjøring, noe som er gunstig for manuelle justeringer eller sikkerhetsutkobling.

Q4: Hvilket smøremiddel anbefales for BKM hypoidgir?

Syntetiske PAO- eller polyglykolbaserte ISO VG 150–220-oljer er standard, som gir utvidede tømmeintervaller og stabil viskositet over temperatur. I motsetning til ormedrev, er molybdentilsetningsstoffer ikke nødvendig, noe som reduserer langsiktig kjemisk nedbrytning.

Q5: Hvilken typisk tilbakebetalingstid kan forventes ved oppgradering fra orm til hypoid?

Basert på energisparing alene (forutsatt 3000 driftstimer/år, $0,12/kWh), varierer tilbakebetalingen fra 12 til 30 måneder. Når man inkluderer redusert vedlikehold, faller tilbakebetalingen ofte under 18 måneder. Mange industrielle brukere ser full avkastning i løpet av de to første årene.

10. Konklusjon: Dommen om hypoid vs. orm

Den engineering advantages of the BKM Hypoid Gear Reducer er ikke lenger nisje – de omformer spesifikasjoner for rettvinklet drivverk på tvers av bransjer. Med overlegen effektivitet (92–96 % mot 55–75 %), dramatisk lavere driftstemperaturer, forlenget levetid og en total eierkostnad på 30–40 % lavere over fem år, er beslutningen klar. Mens snekkedrev beholder relevansen for statisk lastholding eller ekstremt lave hastigheter (under 10 rpm), vil ethvert dynamisk, kontinuerlig drift eller energisensitivt system dra nytte av BKM hypoid girmotor. Ettersom anleggsledere streber etter å nå målene for karbonreduksjon og kutte driftsutgifter, går skiftet fra orm til høyeffektiv hypoid girkasse teknologi er ikke bare en oppgradering – det er et strategisk imperativ.

For detaljert dimensjonering og applikasjonsstøtte, se teknisk dokumentasjon for BKM serie hypoid reduksjon eller kontakt en bevegelseskontrollspesialist. Fremtiden for rettvinklet kraftoverføring er hypoid, og BKM-familien leder an.
