Hvorfor valg av spiralgirmotor bestemmer langsiktig driveffektivitet
En produksjonslinje svikter sjelden på grunn av motoren alene. Oftere er det svake punktet ved grensesnittet mellom motorakselen og girkassen, hvor tilbakeslag, feiljustering eller et underdimensjonert reduksjonsforhold stille og rolig tærer på gjennomstrømningen. Heliske girmotorer løser dette ved å kombinere drivmotoren og reduksjonstrinnet til en enkelthusenhet, som fjerner ett koblingspunkt og en kilde til innrettingsfeil sammenlignet med et separat motor- og girkassearrangement.
Selve den spiralformede tannformen er grunnen til at disse enhetene kjører roligere og overfører mer belastning per volumenhet enn design med rette sporer. Fordi tennene griper inn i en vinkel i stedet for langs en rett linje, er kontakten gradvis og fordelt over en lengre bane, noe som sprer belastningen og reduserer støtstøyen knyttet til tanninngang og -utgang. Denne artikkelen går gjennom det mekaniske resonnementet bak denne effektivitetsgevinsten, hvordan tilbakeslag og monteringsposisjon påvirker ytelsen i den virkelige verden, og hvordan man matcher en r-serien helisk girmotor , en f-serien helisk girmotor , eller en k-serien helisk girmotor til en spesifikk applikasjon i stedet for en generell kategori.
Å få dette valget riktig betyr mer på en løpende linje enn det gjør på papiret, fordi en girmotor som er teknisk i stand til å håndtere en last, men som er dårlig tilpasset monteringsgeometrien eller driftssyklusen, fortsatt vil koste mer i energi og vedlikehold over en flerårig levetid enn en korrekt spesifisert enhet kjøpt til en litt høyere forhåndspris. Avsnittene nedenfor er organisert rundt beslutningene som faktisk endrer feltresultater, og starter med selve tanngeometrien og beveger seg gjennom montering, smøring og produksjonstoleranse.
Hvordan den spiralformede tannvinkelen endrer kraftoverføringen
I et rett sylindrert tannhjul kommer hele bredden av en tann i kontakt med dens parrende tann samtidig. Det umiddelbare engasjementet produserer en skarp mekanisk impuls hver gang et nytt tannpar går inn i netting, som er den primære kilden til sutringen knyttet til eldre girkassedesign. Et spiralformet tannhjul skjærer tennene i en vinkel i forhold til rotasjonsaksen, slik at kontakten starter ved den ene kanten av tannen og ruller gradvis over ansiktsbredden når tannhjulene dreier.
Dette progressive engasjementet har tre målbare effekter på en girmotordrivlinje:
- Belastningen deles på mer enn ett tannpar på et gitt tidspunkt, noe som reduserer toppbelastningen på en individuell tann og forlenger levetiden ved gjentatt belastning.
- Støygenereringen synker meningsfullt, ofte med flere desibel sammenlignet med en ekvivalent sporrekonstruksjon som kjører samme belastning, fordi det ikke er noen brå tann-til-tann-påvirkning.
- Glattheten forbedres ved høyere inngangshastigheter, noe som er viktig for applikasjoner der motoren kjører nær det nominelle turtallet i lengre perioder.
Avveiningen er aksial skyvekraft. Fordi tennene er kuttet i en vinkel, genererer inngrep en kraft langs akselens akse i tillegg til de radielle og tangentielle kreftene som er tilstede i et sylindrisk tannhjul. Heliske girmotorhus står for dette med trykklagre dimensjonert for den spesifikke skruevinkelen som brukes, noe som er en grunn til at girkassehus ikke bare kan byttes mellom serier uten å sjekke lagerklassifiseringen.
Matchende seriedesign til applikasjonsbelastningsprofil
Produsenter organiserer produktlinjer med spiralgirmotorer i serier fordi en enkelt husgeometri ikke effektivt kan dekke hele spekteret fra lette transportører til tunge blande- eller knusebelastninger. Hver serie er typisk rettet mot et dreiemomentbånd, en monteringsstil og et sett med forholdstrinn, så riktig valg starter med driftssyklusen i stedet for katalogsiden. Et nyttig startspørsmål er ikke hvilken serie som ser mest dyktig ut på papiret, men hvilket akselarrangement det omkringliggende utstyret allerede tilsier, siden ettermontering av en ramme for å akseptere en annen akselorientering vanligvis er langt dyrere enn å betale litt mer for det riktig konfigurerte huset fra begynnelsen.

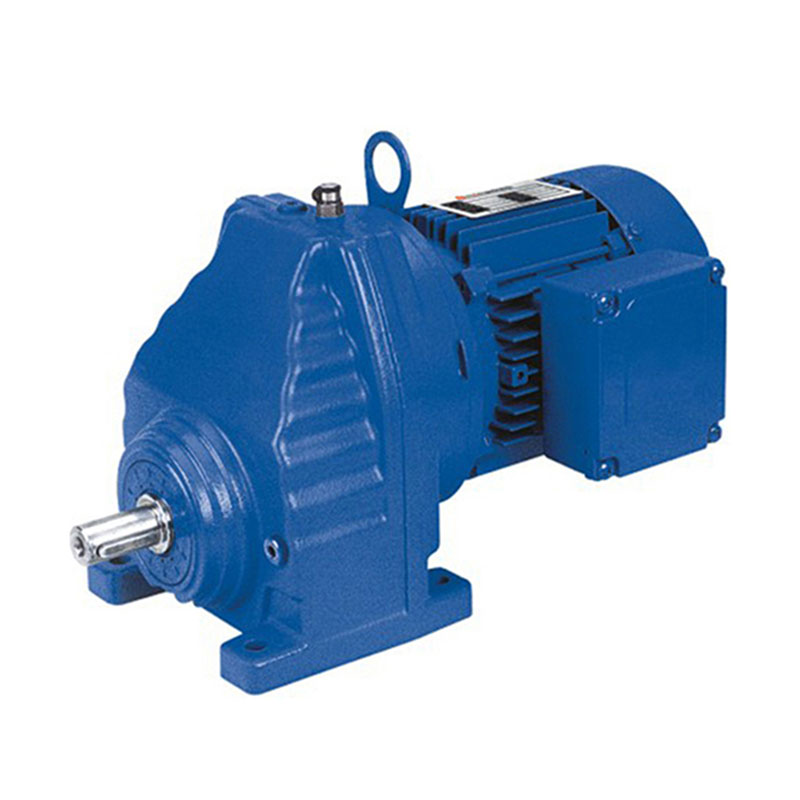

R-serien spiralgirmotor
Bygget rundt et kompakt koaksialt hus, passer denne serien applikasjoner der utgangsakselen må sitte på linje med motorakselen, for eksempel vertikale transportører eller røreutstyr der gulvplassen er begrenset. Forholdstrinn er vanligvis finere i den nedre enden av området, noe som hjelper når en prosess trenger presis hastighetstilpasning i stedet for råmoment.

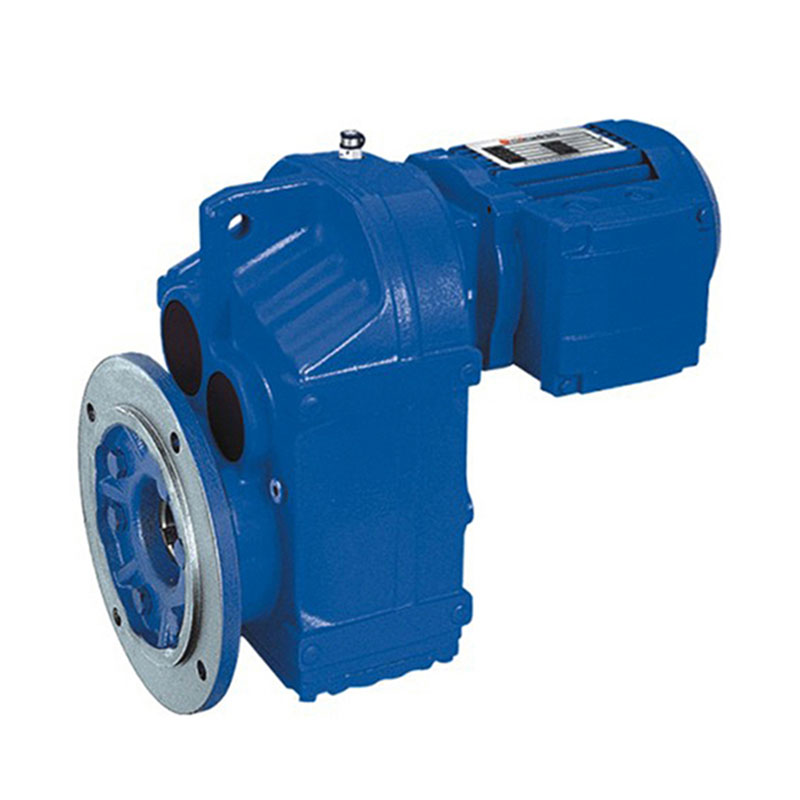

F-serie spiralgirmotor
Den parallelle akselutformingen som brukes i denne serien holder inngangs- og utgående aksler side ved side i stedet for på linje, noe som forenkler integrering av belte- eller kjededrift på utstyr som pakkelinjer og materialhåndteringssystemer der utgangsakselen må sitte i en fast høyde over en ramme.

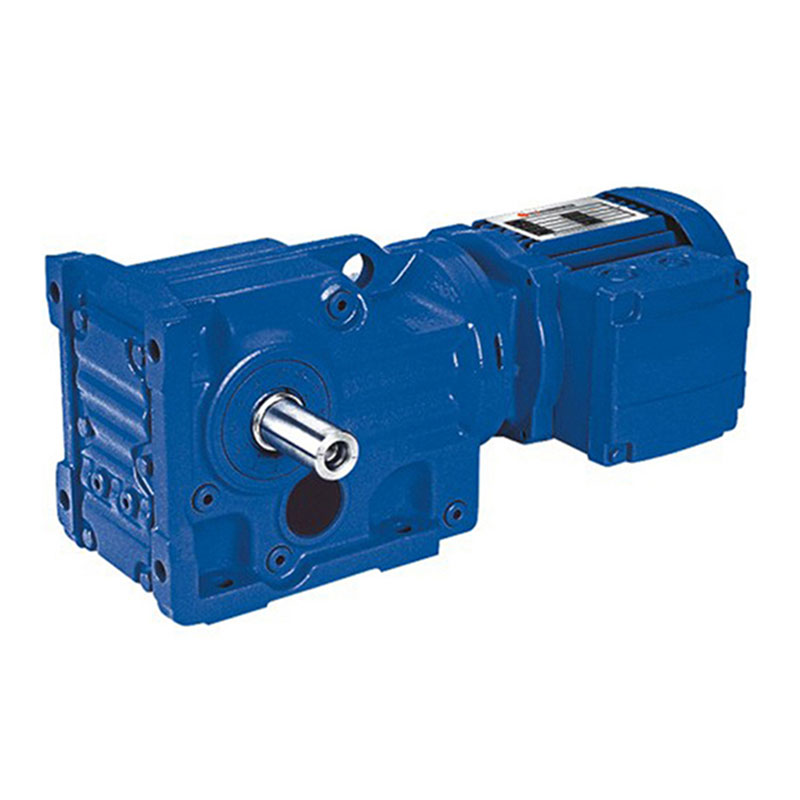

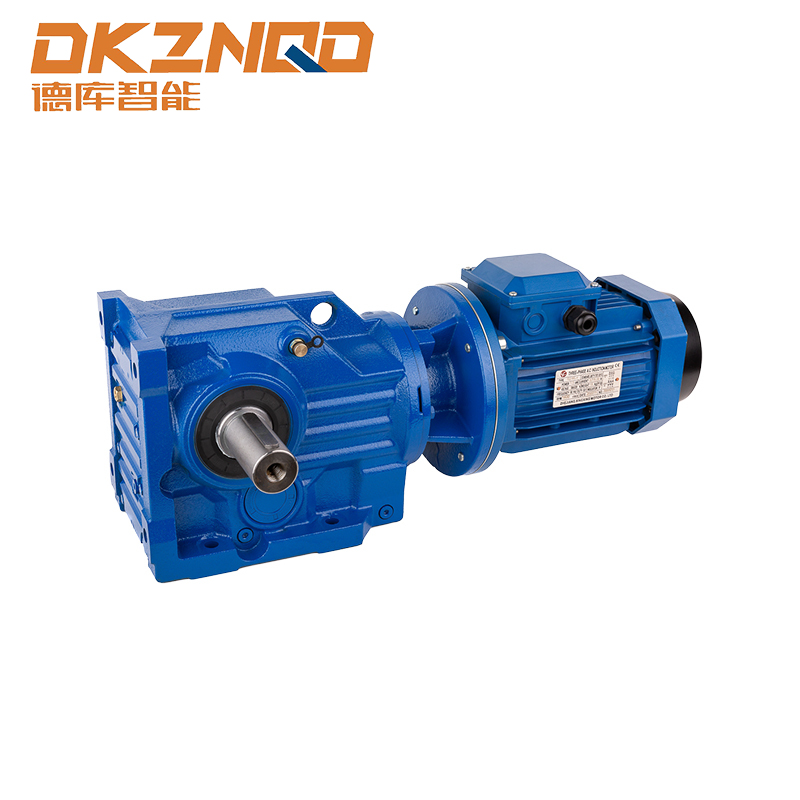

K-serien spiralgirmotor
Ved å kombinere spiral- og vinkelgirtrinn, endrer denne serien retningen på kraftoverføringen med omtrent nitti grader i et enkelt hus. Det gjør det til et vanlig valg for røreverk, kraner og installasjoner der drivverket må svinge et hjørne uten å legge til en separat rettvinklet girkasse.

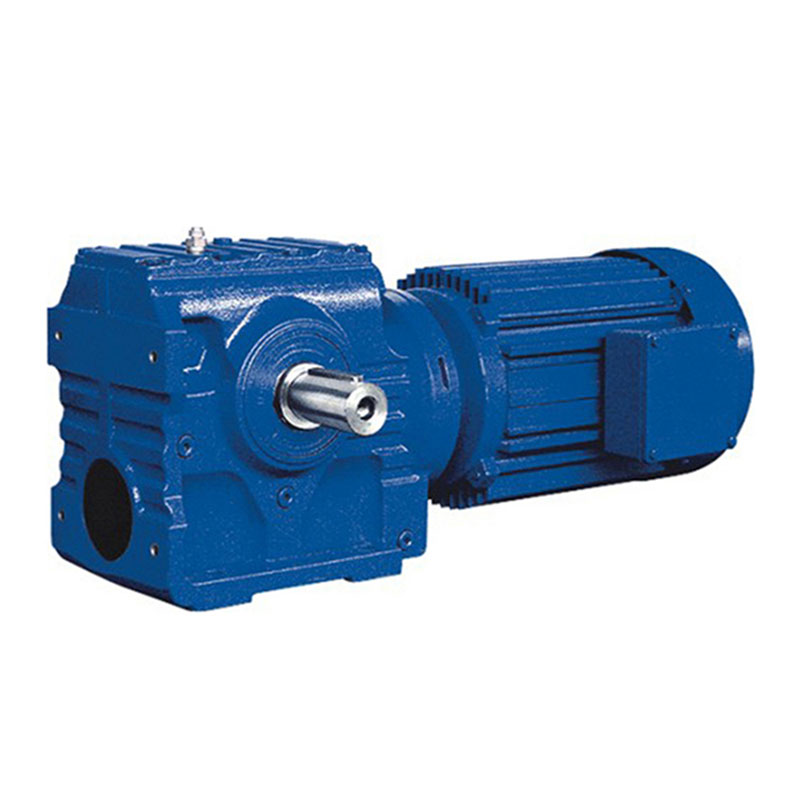

S-serie spiralgirmotor
Denne serien parer et spiralformet inngangstrinn med et utgangstrinn for snekkegir, som gir et høyere reduksjonsforhold på én enhet enn et rent spiralformet design, samtidig som husets fotavtrykk holdes relativt lite. Avveiningen er en lavere toppeffektivitet enn en helisk enhet, siden ormemasker involverer mer glidende kontakt enn rullende kontakt.
Sammenligning av struktur- og ytelsesegenskaper på tvers av serier
Tabellen nedenfor oppsummerer de praktiske forskjellene som bør drive en valgbeslutning. Effektivitetstall representerer typisk ett-trinns spiralmaske-ytelse og vil variere med forhold, belastning og smøreforhold.
| Karakteristisk | Koaksial spiral | Parallell aksel spiralformet | Helical-Bevel | Helical-orm |
|---|---|---|---|---|
| Skaftarrangement | I kø | Offset parallelt | Rett vinkel | Rett vinkel |
| Typisk enkelttrinns effektivitet | 96 til 98 prosent | 96 til 98 prosent | 94 til 96 prosent | 82 til 90 prosent |
| Best egnet lasttype | Lett til middels kontinuerlig | Middels til tung kontinuerlig | Middels med retningsendring | Lett til middels, plass begrenset |
| Relativt boligavtrykk | Liten | Middels | Middels | Liten |
| Typisk tilbakeslagsklasse | Standard til redusert | Standard til redusert | Standard | Standard |
Effektivitetstall kombineres på tvers av stadier. En totrinns spiralformet enhet som kjører på 97 prosent per trinn gir omtrent 94 prosent totalt, mens en spiral-ormkombinasjon på 88 prosent enkelttrinn pluss en spiralformet fortrinn på 97 prosent lander nærmere 85 prosent totalt. I løpet av et driftsår med flere skift oversettes dette gapet direkte til strømkostnadene, og det er grunnen til at installasjoner med høy driftssyklus har en tendens til å favorisere spiralformede design selv når alternativet med orm passer til et mindre fotavtrykk.
Monteringsposisjon og dens effekt på lagerets levetid
Girmotorkataloger viser flere standard monteringsposisjoner, og fristelsen er å behandle dette som et rent geometrisk valg. I praksis endrer monteringsretningen hvordan smøremiddelet fordeler seg inne i huset og hvordan belastningen bæres av lagrene, noe som påvirker levetiden selv når dreiemoment og hastighetsklassifiseringer er identiske på papiret.
Vertikale akselorienteringer konsentrerer mer vekt på det nedre lageret og krever nok oljevolum til at de øvre tannhjulstennene forblir smurte mens enheten kjører, siden sprutsmøring avhenger av rotasjon som konstant omfordeler oljen oppover. Når en enhet som opprinnelig er klassifisert for fotmontering, installeres vertikalt uten å kontrollere oljefyllingsnivået for den retningen, kan det øvre trinnet kjøre undersmurt selv om sumpen ser full ut fra et fotmontert perspektiv. Å gjennomgå det monteringsspesifikke fyllskjemaet før installasjon, i stedet for å anta at et enkelt oljenivå gjelder for hver orientering, er et av de mer oversett trinnene i idriftsettelse.
Forstå tilbakeslag og når det faktisk betyr noe
Backlash er det lille rotasjonsspillet mellom parrende tenner, med hensikt innebygd slik at tannhjulene ikke binder seg ettersom temperaturendringer får huset og tannhjulene til å utvide seg med ulik hastighet. For de fleste bruksområder for transportbånd, miksing og generell materialhåndtering er standard tilbakeslagsklasser passende og forårsaker ingen målbare prosessproblemer.
Tilbakeslag blir et designproblem i tre spesifikke situasjoner:
| Søknadstype | Hvorfor tilbakeslag er viktig | Anbefalt tilnærming |
|---|---|---|
| Indekserings- eller posisjoneringsstasjoner | Spill oversettes direkte til posisjonsfeil hver gang retningen snur | Spesifiser redusert tilbakeslagsklasse og verifiser med en skiveindikator ved sluttmontering |
| Hyppig rygging | Gjentatt slagbelastning ved retningsendring akselererer tannslitasjen | Velg en serie som er klassifisert for reversering og reduser dreiemomentet litt |
| Synkroniserte multimotorlinjer | Ulikt tilbakeslag på tvers av enheter forårsaker drift mellom synkroniserte akser | Få alle girmotorer på linjen fra den samme spesifikasjonen for tilbakeslagsklasse |
Utenom disse tilfellene, vil jakten på en redusert tilbakeslagsklasse øke kostnadene uten en tilsvarende fordel, siden normal kontinuerlig rotasjon i én retning aldri kobler inn sløret på en måte som påvirker det drevne utstyret.
Motor-til-girkasse-kobling og hvor effektiviteten går tapt
Selv et godt designet girtrinn kan ikke kompensere for et dårlig motor-til-girkasse-grensesnitt. Tre faktorer bestemmer hvor mye av motorens nominelle ytelse som faktisk når den drevne lasten:
- Akselinnretting mellom motorrotoren og inngangsdrevet. Integrerte girmotorhus fjerner denne variabelen nesten utelukkende fordi motoren er fabrikkmontert på huset, i motsetning til en separat koblet motor og redusering hvor feltinnrettingstoleranser legger til et variabelt tap.
- Lagerforspenning på inngående aksel, som må stilles innenfor produsentens toleranse. For lite forspenning tillater akselbevegelse under belastning, og for mye øker friksjonstap og forkorter lagerlevetiden.
- Smøremiddel viskositetsgrad i forhold til omgivelsestemperaturen. Et smøremiddel som er for tyktflytende for kaldstartsforhold øker kjernetapet under oppstart, mens et som er for tynt for høye omgivelsestemperaturer øker slitasjen på tannflankene over tid.
Gjennomgang av de tekniske dataene for en spesifikk spiralformet enhet mot det faktiske omgivelsestemperaturområdet på installasjonsstedet, i stedet for å anta at en enkelt smøremiddelkvalitet dekker alle klimaer, forhindrer en stor andel av de for tidlige lagerfeilene som er rapportert i feltservicedata.
Spesifikasjonssjekkliste før du legger inn en bestilling
Ved å bekrefte følgende punkter før du fullfører en innkjøpsordre unngår du de vanligste årsakene til misforhold mellom katalogvurdering og feltytelse.
- Bekreft det nødvendige utgangsmomentet ved den faktiske driftshastigheten, ikke bare ved motorens merkeskilthastighet, siden dreiemomentet og hastigheten beveger seg omvendt gjennom et reduksjonstrinn.
- Kontroller monteringsposisjonen og kontroller at oljefyllingsspesifikasjonen stemmer overens med den retningen.
- Kontroller omgivelsestemperaturområdet, inkludert eventuell lukket eller utendørs eksponering, mot standard smøremiddelklassifisering.
- Bestem om driftssyklusen inkluderer hyppig reversering eller start-stopp-drift, noe som påvirker både tilbakeslagsklasse og termisk klassifisering.
- Bekreft akselutgangstypen, enten solid aksel, hul aksel eller krympeskive, samsvarer med tilkoblingsutstyret.
- Se gjennom servicefaktoren mot faktisk toppbelastning, inkludert eventuell sjokkbelastning under oppstart.
Produksjonspresisjon og dens langsiktige effekt på støy og slitasje
To girmotorer med identiske publiserte spesifikasjoner kan yte merkbart annerledes i feltet hvis den ene ble kuttet og varmebehandlet til en strammere toleranseklasse enn den andre. Girtannnøyaktighet er vanligvis gradert på standardiserte skalaer som kvantifiserer profilfeil, pitchfeil og helixvinkelavvik. Enheter kuttet til en finere grad kjører roligere og genererer mindre vibrasjoner ved samme belastning, men enda viktigere, de har en tendens til å opprettholde den ytelsen over et lengre serviceintervall fordi det første kontaktmønsteret er nærmere ideelt, og sprer slitasje jevnere over tannflaten fra første driftsdag i stedet for å konsentrere den på noen få høydepunkter som var litt utenfor toleranse.
Varmebehandlingens konsistens betyr like mye som det første kuttet. Kasserherdingsdybden som varierer på tvers av et giremne skaper myke flekker som slites raskere under belastning, og til slutt endrer tannprofilen nok til å øke tilbakeslaget utover den opprinnelige spesifikasjonen. Dette er en grunn til at feltmålt tilbakeslag på en aldrende girkasse ofte overstiger merkeskiltverdien selv når enheten aldri har vært overbelastet.
Ofte stilte spørsmål
Q1: Hva er den praktiske forskjellen mellom en spiralformet girmotor og en standard girmotor?
Begrepet girmotor dekker enhver kombinasjon av en motor og et reduksjonstrinn, inkludert snekke-, skrå-, planet- og spiraldesign. En skrueformet girmotor bruker spesifikt vinklede tenner for reduksjonstrinnet, som generelt gir høyere effektivitet og lavere støy enn en snekkedesign til et sammenlignbart prispunkt, selv om det krever mer presise hustoleranser for å produsere.
Q2: Kan en fotmontert enhet installeres vertikalt uten endringer?
Det avhenger av serien og det spesifikke oljepåfyllingsskjemaet levert av produsenten. Noen hus bruker en felles innvendig hulromsdesign på tvers av alle retninger og krever kun et justert oljenivå, mens andre bruker orienteringsspesifikke lufte- og tappepluggposisjoner som må endres for at en vertikal installasjon skal fungere korrekt.
Q3: Hvor mye påvirker reduksjonsforholdet den totale effektiviteten?
Høyere forhold krever generelt flere reduksjonstrinn, og hvert ekstra trinn introduserer sine egne masketap. En enkelttrinns spiralformet enhet når vanligvis midten til høy nittitallet i prosentvis effektivitet, mens en trippeltrinns enhet som er nødvendig for et veldig høyt forhold kan falle inn i det høye åttitallet ganske enkelt fordi tre sett med masketap sammensettes.
Q4: Er en høyere servicefaktor alltid det tryggere valget?
En høyere servicefaktor gir mer margin mot støtbelastning og termisk oppbygging, men overdimensjonering av en girmotor langt utover den faktiske belastningen kan presse motoren inn i en mindre effektiv del av driftskurven og øke både kjøpskostnad og fysisk fotavtrykk uten en tilsvarende fordel for en jevn, godt karakterisert belastning.
Q5: Hvor ofte bør girolje kontrolleres i en forseglet spiralformet girmotor?
Forseglede enheter fylles vanligvis for livet eller for et langt serviceintervall, men ekstreme omgivelsestemperaturer, vanninntrengning gjennom en skadet forsegling eller forlenget drift over den nominelle driftssyklusen kan bryte ned olje raskere enn standardintervallet antar. En visuell inspeksjon av tetninger og en periodisk oljeprøvekontroll er fortsatt god praksis selv på enheter som markedsføres som vedlikeholdsfrie.
