Forstå NEMA-rammenummereringslogikk
Et NEMA-rammenummer er ikke en markedsføringsetikett. Det er en kodet referanse til fysisk monteringsgeometri, først og fremst akselhøyde, som lar en vedlikeholdstekniker bytte motorer på tvers av produsenter uten å tegne om en grunnplate. Når nummereringslogikken er forstått, an elektrisk motorramme størrelsestabell slutter å se ut som en vegg av tall og begynner å fungere som en oppslagstabell for virkelige dimensjoner.
Kjerneregelen er enkel: del de to første sifrene i rammenummeret med fire, og resultatet er akselens senterlinjehøyde over basen, målt i tommer. En 143T ramme har derfor en 3,5 tommers skafthøyde, og en 256T ramme har en 6,25 tommers skafthøyde. Dette enkeltforholdet er ryggraden i alle nema motorrammestørrelser tabell publisert av både standardiseringsorganer og utstyrsintegratorer.
- De to første sifrene: skafthøyde delt på 4, i tommer
- Tredje siffer: kodet referanse til avstanden mellom monteringsføttene (rammelengde)
- Bokstavsuffiks: monteringskonfigurasjon, for eksempel T for standardiserte akseldimensjoner eller C for nærkoblet frontmontering
Rammer som deler de samme to første sifrene, for eksempel 143T og 145T, har identiske akselhøyder, men forskjellig fotavstand, og derfor må en drop-in-erstatningsmotor matche hele rammebetegnelsen, ikke bare de fremste tallene.
Historisk har rammenummerering utviklet seg gjennom flere revisjoner før T-frame-standarden ble dominerende. Eldre U-ramme og tidligere ikke-standardiserte design brukte forskjellige proporsjonale regler, og det er grunnen til at en tekniker som trekker en motor fra utstyr installert for flere tiår siden, kan finne et rammenummer som ikke følger del-på-fire-logikken i det hele tatt. Når du bytter ut eldre motorer, er det verdt å sjekke navneskiltdatoen og kryssreferanser til en arkivert rammetabell i stedet for å anta at gjeldende T-rammeregel gjelder med tilbakevirkende kraft.
Den praktiske verdien av dette nummereringssystemet viser seg tydeligst ved nødutskiftninger. Et vedlikeholdsteam som står overfor en uplanlagt motorfeil på en produksjonslinje har ikke tid til å utarbeide ny monteringsmaskinvare. Lese rammebetegnelsen fra navneplaten og matche den mot en publisert nema motorstørrelser referanse lar teamet bekrefte, i løpet av minutter, om en lagerbeholdning av reservedeler eller en bestilling fra en leverandør samme dag vil passe fysisk til den eksisterende basen, koblingen og rørføringen.
Standard NEMA-motorrammestørrelser og dimensjoner
Tabellen nedenfor oppsummerer vanlige rammer for små og mellomstore industrimotorer. Dimensjoner er omtrentlige nominelle verdier i tommer, i samsvar med publiserte NEMA MG 1-tabeller, og er ment for foreløpig layoutarbeid i stedet for endelig tegningsgodkjenning.
| Ramme | Skafthøyde (D) | Akseldiameter (U) | Base til senter (D) | Fotlengde (2E) | Typisk HP-serie |
|---|---|---|---|---|---|
| 48 | 3,00 tommer | 0,500 tommer | 3,00 tommer | 3,75 tommer | 1/4 til 3/4 |
| 56 | 3,50 tommer | 0,625 tommer | 3,50 tommer | 4,50 tommer | 1/3 til 3 |
| 143T | 3,50 tommer | 0,875 tommer | 3,50 tommer | 5,50 tommer | 1 til 1,5 |
| 145T | 3,50 tommer | 0,875 tommer | 3,50 tommer | 6,50 tommer | 1,5 til 3 |
| 182T | 4,50 tommer | 1,125 tommer | 4,50 tommer | 7,50 tommer | 3 til 5 |
| 184T | 4,50 tommer | 1,125 tommer | 4,50 tommer | 8,50 tommer | 5 til 7,5 |
| 213T | 5,25 tommer | 1,375 tommer | 5,25 tommer | 9,50 tommer | 7,5 til 10 |
| 215T | 5,25 tommer | 1,375 tommer | 5,25 tommer | 11.00 in | 10 til 15 |
| 254T | 6,25 tommer | 1,625 tommer | 6,25 tommer | 12,50 tommer | 15 til 20 |
| 256T | 6,25 tommer | 1,625 tommer | 6,25 tommer | 14,50 tommer | 20 til 25 |
Leser dette dimensjonsdiagram for motorramme korrekt betyr å gjenkjenne at akselhøyde og akseldiameter skalerer sammen i faste trinn, slik at et anlegg som standardiserer på en håndfull rammefamilier kan forutsi krav til kobling og kilespor før en erstatningsmotor i det hele tatt kommer.
Fotlengde, oppført ovenfor som 2E-dimensjonen, er ofte verdien som utløser en ellers grei erstatning. To motorer med identisk akselhøyde, for eksempel 143T og 145T, vil bolte seg til baser med forskjellig fothullsavstand, så en tekniker som kun sjekker akselhøyden før han bestiller en reserve, kan ende opp med en motor som ikke vil være på linje med de eksisterende bunnplatespaltene. Ved å holde en trykt kopi av fulldimensjonstabellen i nærheten av delekrybben, i stedet for å stole på minnet om de ledende sifrene, unngår du denne gjentatte feilen.
Hestekreftområder vist i tabellen er typiske snarere enn absolutte. Motordesignere kan skyve en gitt ramme mot den øvre enden av hestekrefterområdet ved å bruke forbedrede viklingsmaterialer eller lamineringsstabler med høyere effektivitet, så det er vanlig å se to motorer i samme ramme atskilt av en merkbar forskjell i nominell ytelse. Når dreiemoment, ikke bare hestekrefter, er den begrensende faktoren for en applikasjon, gir en sjekk av merkeskiltets dreiemoment ved siden av rammedimensjonene et mer komplett bilde enn hestekrefter alene.
Base-til-senter-dimensjon, oppført som D i de fleste tabeller, har betydning for vertikal klaring i tette installasjoner som underjordiske pumpestasjoner eller lukkede utstyrsskinner. Bekreftelse av denne dimensjonen før bestilling forhindrer en situasjon der en riktig innrammet motor ikke fysisk kan fjerne en overliggende hindring når den er boltet på plass.
NEMA C-Face-motormonteringstyper forklart
C-suffikset identifiserer en motor bygget for tettkoblet, ansiktsmontert installasjon, oftest sammenkoblet med pumper, girkasser og blåsere der det drevne utstyret bolter seg direkte til motorfronten i stedet for å kobles gjennom en fleksibel kobling og separat lagerstøtte.
56C Rammemotor dimensjoner
Den 56c rammemotor dimensjoner betegnelsen er en av de hyppigst spesifiserte små C-flatene, fordi den dekker et bredt brøk- og lavt integrert hestekreftområde samtidig som den holder en kompakt boltsirkel. En typisk 56C-motor bruker en 4,5-tommers boltsirkeldiameter med fire tappet monteringshull og en 3,375-tommers tappregisterdiameter, noe som tillater presis konsentrisk justering med den tilhørende pumpen eller reduksjonshuset.
184TC Rammemotor
Flytte opp i hestekrefter, den 184tc rammemotor kombinerer 184T akselhøyde og fotmønster med en større 8,5-tommers boltsirkel og 6,625-tommers tappregister, matchende mellomstore girkasseinngangsflenser som brukes i transportørdrev, blandere og røreverk.
Et praktisk feltnotat: TC-rammer beholder standard T-ramme-føtter i tillegg til frontfestet, så den samme motoren kan ofte installeres enten som en fotmontert enhet eller boltes med ansiktet først til drevet utstyr, avhengig av basen som allerede er på plass.
Utover C-face-familien, finnes D-face og P-base varianter for applikasjoner der det drevne utstyret trenger en flensfeste uten en akselforlengelse som stikker forbi et fast register, eller hvor et projisert basemønster er nødvendig for visse pumpekonfigurasjoner. Disse er sjeldnere spesifisert i generelt industriarbeid, men vises ofte i væskehåndtering og vertikale turbinpumpepakker, der aksial innrettingstoleranse er strammere enn typiske fotmonterte installasjoner tillater.
Tappregistertilpasning er verdt å understreke fordi den utfører mer mekanisk arbeid enn selve boltsirkelen. Registeret sentrerer motorakselen nøyaktig på det drevne utstyrets inngangsboring, mens boltsirkelen først sikrer sammenstillingen når innrettingen allerede er etablert. Et register med for stor klaring, selv med noen få tusendeler av en tomme, kan introdusere nok radiell utløp til å forkorte koblings- eller tetningslevetiden på en nærkoblet pumpe, og det er grunnen til at produsentene holder strammere toleranser på registerdiameteren enn på de fleste andre rammedimensjoner.
Visualisere C-Face-monteringsmønsteret
Den diagram below illustrates the key measurement points referenced on any NEMA C-face specification sheet: bolt circle diameter, spigot register diameter, and shaft extension length.
Metriske vs NEMA motorrammer: nøkkelforskjeller
Fasiliteter som henter utstyr internasjonalt trenger ofte å kryssreferanse NEMA-rammer mot IEC-metriske rammer. De to systemene er bygget på forskjellige baseenheter og er ikke direkte utskiftbare uten en adapter eller en fullstendig redesign av grunnplaten.
| Karakteristisk | NEMA ramme | IEC metrisk ramme |
|---|---|---|
| Dimensjoneringsenhet | Tommer | Millimeter |
| Skafthøyde basis | Ramme number divided by 4 | Ramme number equals shaft height directly |
| Boltemønster standard | NEMA MG 1 | IEC 60072 |
| Felles skaftfinish | Tommebaserte kilespor | Metriske nøkkelspor |
| Typisk bruksområde | Nord-Amerika | Europa, Asia, de fleste eksportmarkeder |
Et hyppig forvirringspunkt er at noen IEC-rammenumre vises numerisk nær NEMA-ekvivalenter, for eksempel en 132M metrisk ramme som sitter nær en 145T NEMA-ramme i hestekrefter, men den faktiske akselhøyden, boltmønsteret og kilesporet er alle forskjellige, så kryssforsendelse av deler mellom de to installasjonssystemene uten bekreftede tegninger er en vanlig årsak til feil.
Keyway-profil er et annet område hvor de to systemene divergerer på måter som er lette å overse. NEMA-aksler bruker vanligvis en firkantet eller rektangulær nøkkel dimensjonert til brøktommers standarder, mens IEC-skaft bruker metrisk nøkkelstørrelse i hele millimeter med et annet dybde-til-breddeforhold. Et koblingsnav som er boret og kilt for det ene systemet vil sjelden akseptere en aksel fra det andre uten maskinering, selv når den rå akseldiameteren tilfeldigvis måler tett i begge systemene.
Innkjøpsteam som jobber på tvers av begge standardene drar nytte av å opprettholde et enkelt kryssreferanseark med rammenummer, akselhøyde, akseldiameter og kilespordimensjon side om side for begge systemene, i stedet for å stole på hestekrefter som det primære samsvarskriteriet. Hestekrefter er det minst pålitelige feltet for kryssreferanser fordi effektivitetsklasse, driftssyklus og omgivelsestemperatur alle forskyver hestekreftene en gitt ramme kan levere, uavhengig av dens fysiske monteringsdimensjoner.
Betraktninger i diagrammet for industrimotorutveksling
An diagram for industrimotorutveksling er bare nyttig når den står for mer enn rammenummer. Før du behandler to motorer som utskiftbare, kontroller følgende sekundære faktorer, siden matchende rammestørrelse alene ikke garanterer en drop-in passform.
- Aksellengde og kilesporbredde, siden to motorer som deler et rammenummer fortsatt kan sendes med forskjellige brukbare aksellengder
- Plassering og orientering av rørboksen i forhold til monteringsføttene
- Lagertype, spesielt der den drevne lasten påfører side- eller trykkbelastning utover standard kulelager
- Kapslingstype, siden en åpen dryppsikker motor og en helt lukket viftekjølt motor i samme ramme vil ha forskjellige totallengder og krav til kjøleluftstrøm
- Monteringsfothullsmønster, som kan variere litt mellom motorer bygget til eldre og nyere revisjoner av samme standard
Driftssyklusvurdering fortjener sin egen omtale på enhver sjekkliste for utveksling. En motor stemplet for kontinuerlig drift og en stemplet for intermitterende drift kan dele en identisk ramme, men den intermitterende enheten vil overopphetes hvis den presses inn i en kontinuerlig applikasjon, uavhengig av hvor godt den mekaniske passformen passer. Utvekslingsbeslutninger basert utelukkende på rammegeometri, uten å krysssjekke driftssyklusen og isolasjonsklassen på merkeskiltet, er en vanlig kilde til for tidlig viklingssvikt etter en ellers vellykket fysisk installasjon.
Spennings- og frekvenskompatibilitet avrunder de ikke-dimensjonale kontrollene som hører sammen med enhver rammesammenligning. To motorer kan dele en identisk rammebetegnelse mens de er viklet for forskjellige spenningsklasser eller linjefrekvenser, så et utvekslingsdiagram som brukes for anskaffelse bør alltid liste elektriske navneskiltdata ved siden av de mekaniske rammedataene, ikke som et separat oppslagstrinn utført senere i prosessen.
Når en motor er sammenkoblet med en girreduksjon, strekker rammekompatibiliteten seg også inn i reduksjonsinngangen. For nærkoblede drivlinjer, matching av en korrekt innrammet motor til en enhet som f.eks f-serien parallellaksel helisk girmotor krever at du bekrefter at reduksjonsflensen, akseldiameteren og rotasjonsretningen er på linje med den valgte motorrammen før den endelige monteringen.
Velge rammestørrelse for sammenkobling av girmotor og reduksjon
Rammevalg blir mer involvert når en reduksjonsanordning kommer inn i drivverket, fordi reduksjonsgeometrien, ikke bare motorakselen, bestemmer om en gitt ramme fysisk vil bolte seg opp. Parallelle akselspiralformede design er et vanlig valg der et kompakt inline-fotavtrykk og høy effektivitet ved moderate reduksjonsforhold er prioritet.

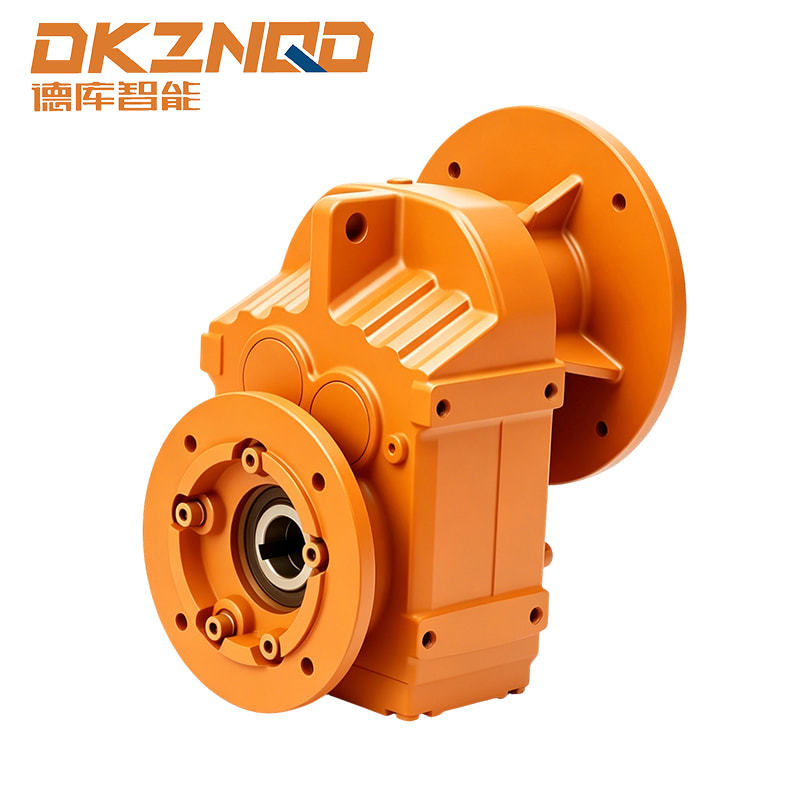

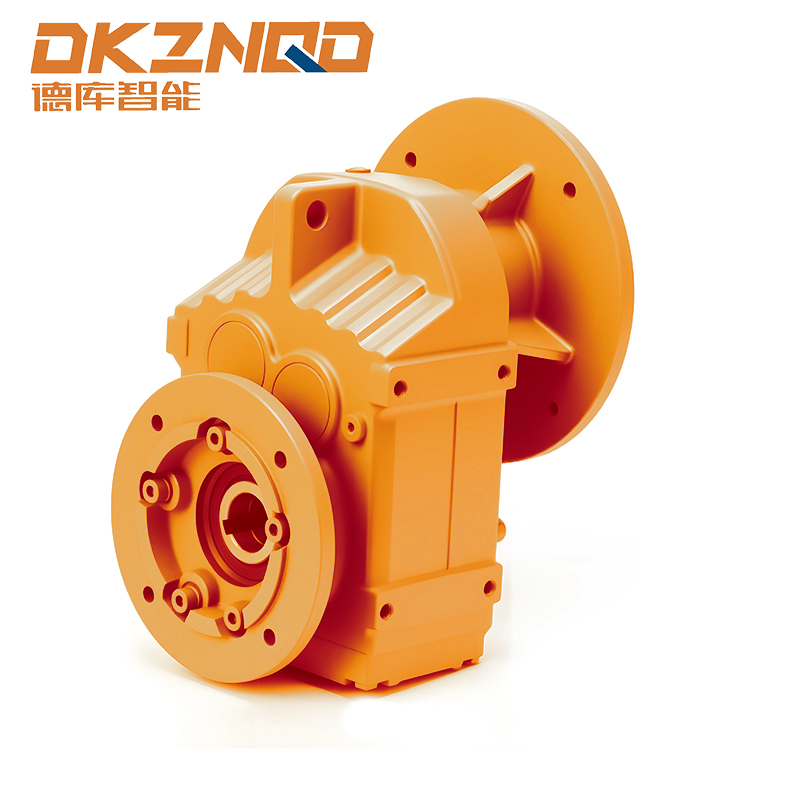

A parallellaksel helisk girmotor Montering integrerer vanligvis en NEMA- eller IEC-rammemotor direkte på et spiralformet girtrinn, så monteringsgrensesnittet, akseldiameteren og rotasjonsretningen må kontrolleres mot reduksjonsspesifikasjonsarket før bestilling, i stedet for å antas ut fra rammenummeret alene.
Fasiliteter som standardiserer en enkelt reduksjonsfamilie på tvers av flere produksjonslinjer, finner det ofte lettere å fikse motorrammestørrelsen først, og deretter velge reduksjonsalternativet som samsvarer, i stedet for å jobbe i motsatt rekkefølge.
Utgangsmoment og servicefaktor er de to tallene som mest sannsynlig blir oversett når en girmotorenhet spesifiseres utelukkende fra motorrammestørrelse. En riktig innrammet motor boltet til en underdimensjonert reduksjonsgir vil fortsatt rotere, men reduksjonsgirets girtrinn kan slites for tidlig under vedvarende belastning, spesielt i applikasjoner med hyppige starter, sjokkbelastning eller forlenget drift nær toppen av det nominelle dreiemomentbåndet. Å vurdere reduksjonens servicefaktor mot den faktiske driftssyklusen til det drevne utstyret, snarere enn mot navneskiltets hestekrefter alene, er den mer pålitelige dimensjoneringsmetoden.
Monteringsorientering påvirker også valg av girmotor på måter som et rammediagram for kun motor ikke vil fange opp. En skrueformet enhet med parallell aksel beregnet for horisontal montering kan kreve et annet smørefyllingsnivå, eller en modifisert pusteplassering, hvis det samme huset i stedet er montert vertikalt. Ved å bekrefte den tiltenkte monteringsretningen med reduksjonsspesifikasjonsarket før du avslutter valg av motorramme, unngår du en kostbar feltmodifikasjon etter installasjon.
Innkapslingstype og dens effekt på rammevalg
Rammenummer styrer monteringsgeometri, men kapslingstype styrer den generelle fysiske konvolutten og kjøleatferden, og de to blir ofte forvirret under spesifikasjonen. En åpen dryppsikker motor og en helt lukket viftekjølt motor bygget på samme rammebetegnelse vil fortsatt dele identisk akselhøyde, boltmønster og fotavstand, men likevel variere i total lengde, utvendig viftedekseldiameter og krav til luftstrømklaring.
Åpne dryppsikre kabinetter
Åpne dryppsikre design er avhengige av omgivelsesluft som trekkes direkte over viklingene for avkjøling, noe som holder den totale motorlengden kortere, men begrenser bruken til relativt rene, tørre innendørsmiljøer der luftbårent støv eller fuktighet ikke samler seg inne i viklingshulen.
Helt lukkede viftekjølte kabinetter
Helt lukkede viftekjølte design isolerer viklingene fra den omgivende atmosfæren og er avhengig av en ekstern akselmontert vifte og deksel for å flytte luft over ribbet husfinner. Dette gir lengde og noen ganger bredde til motoren i forhold til en åpen dryppsikker enhet av samme ramme, noe som betyr noe når klaringen rundt motoren allerede er tett.
| Type kabinett | Kjølemetode | Typisk miljø | Relativ lengde |
|---|---|---|---|
| Åpne Dryppsikker | Direkte omgivelsesluftstrøm | Rent, tørt innendørs | Kortere |
| Helt lukket viftekjølt | Ekstern vifte over ribbet hus | Støvete, fuktige, utendørs-tilstøtende | Lengre |
| Helt lukket ikke-ventilert | Passiv stråling og konveksjon | Lav driftssyklus, forurenset luft | Ligner på TEFC |
Fordi kabinettvalget endrer de totale konvoluttdimensjonene uten å endre selve monteringsrammen, kan enhver innkjøpssjekkliste bygget rundt standard motorrammedimensjoner bør behandle kapslingstype som et obligatorisk følgefelt, ikke en valgfri merknad, spesielt for ettermonteringsprosjekter der erstatningsmotoren må passe inn i en eksisterende utstyrsbeskyttelse eller koblingsdeksel.
Vanlige rammestørrelsesfeil og hvordan du unngår dem
| Feil | Konsekvens | Forebygging |
|---|---|---|
| Matcher bare de to foranstående sifrene | Fotavstanden stemmer ikke overens, motoren vil ikke bolte seg til eksisterende base | Bekreft alltid full rammebetegnelse inkludert tredje siffer og suffiks |
| Ignorerer kapslingstype ved bytte | Total lengde uoverensstemmelse, rørboksinterferens | Krysssjekk vedleggskoden ved siden av rammenummeret |
| Forutsatt at IEC- og NEMA-rammer utveksles | Boltmønster og akseldiameter samsvarer ikke | Bruk produsentens konverteringstabeller, ikke nærhet til rammenummer |
| Med utsikt over skaftlengden på C-face enheter | Utilstrekkelig inngrep i kobling eller reduksjonshull | Kontroller brukbar aksellengde mot spesifikasjonen for drevet utstyr |
De fleste rammerelaterte installasjonsfeil går tilbake til å stole på en enkelt dimensjon isolert. En grundig sjekk mot full standard motorrammedimensjoner ark, dekker akselen, boltemønsteret og kapslingen sammen, forhindrer de fleste felttilpasningsproblemene før en motor noen gang blir kassert.
Ofte stilte spørsmål
Q1: Hvordan estimerer jeg raskt akselhøyde fra et NEMA-rammenummer?
Del de to første sifrene i rammenummeret med fire. Resultatet er akselens senterlinjehøyde i tommer over monteringsbasen.
Q2: Hva betyr T-suffikset på en NEMA-rammebetegnelse?
Den T suffix indicates a standardized frame introduced to unify shaft and mounting dimensions across manufacturers, replacing earlier non-standardized frame series.
Q3: Kan en 56C-rammemotor installeres uten en frontmontert drevet komponent?
Ja, mange 56C-motorer inkluderer både fotmonteringshull og et ansiktsmonteringsmønster, som tillater begge konfigurasjonene avhengig av applikasjonen.
Q4: Er det trygt å erstatte en IEC-motor med en NEMA-rammemotor hvis hestekreftene stemmer overens?
Hestekrefter alene er ikke tilstrekkelig. Akseldiameter, boltmønster og kilespor-standarder varierer mellom de to systemene, så en direkte erstatning krever vanligvis en adapterplate eller koblingsendring.
Q5: Hvorfor har to motorer med samme rammenummer noen ganger forskjellige aksellengder?
Rammestandarder fastsetter skafthøyde og -diameter, men brukbar skaftforlengelseslengde kan variere fra produsent innenfor den tillatte toleransen, så det bør alltid bekreftes mot søknadstegningen.
