Hvordan spiralgirmotorer i R-serien driver overlegen ytelse på tvers av store industrisektorer

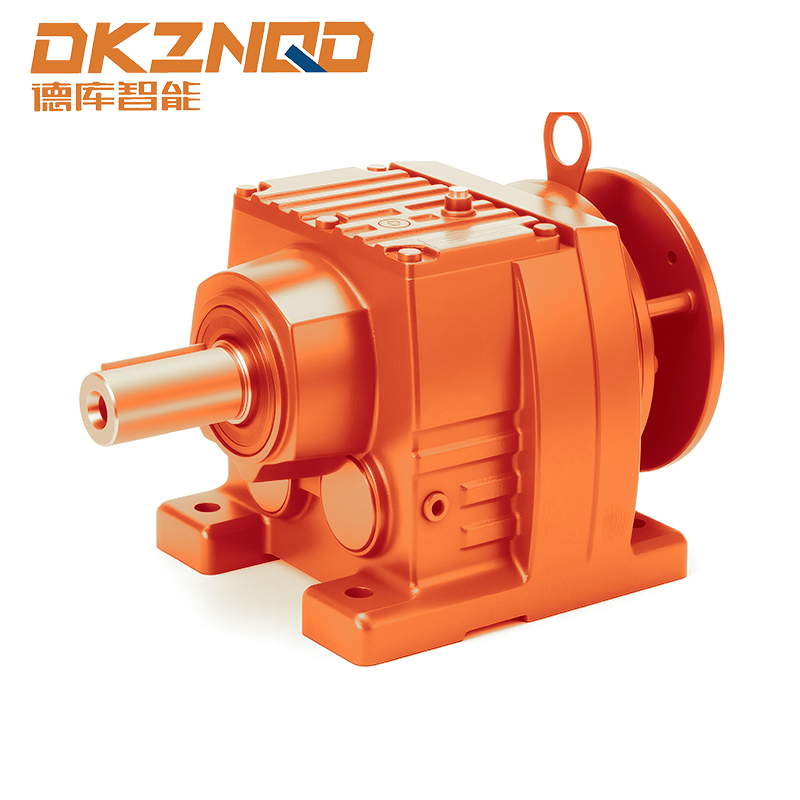

1. Hva er en spiralgirmotor i R-serien?

Den R-serien helisk girmotor representerer en klasse med rettvinklet eller parallellakselreduksjonsdrev som bruker spiralformet gir for høy effektivitet og dreiemomenttetthet. Vanligvis referert til som en inline spiralgirmotor når den er arrangert koaksialt, gir denne designen jevn, stillegående drift og er bygget for kontinuerlig bruk i tøffe miljøer. A koaksialt spiralgir opprettholder inngangs- og utgående aksler på samme akse, noe som forenkler maskinintegrasjonen. Disse enhetene er også kjent som R-serien hastighetsdempere , og de er tilgjengelige i begge flensmontert spiralgirmotor og fotmontert spiralgirmotor konfigurasjoner.

Spiralformede girsett i R-serien har skrå tenner som griper inn gradvis, og reduserer støtbelastninger og vibrasjoner. Dette resulterer i en typisk effektivitet på 96–98 % per trinn, betydelig høyere enn alternativer med snekkegir. Med modulære design som støtter forhold fra 3:1 til over 100:1, kan disse girmotorene tilpasses et bredt spekter av industrielle bruksområder, fra transportbånddrift til røreverk og pakkemaskineri.

2. Hvorfor industrien foretrekker R-serien hastighetsredusere: Kjernefordeler

Industrianlegg tar i økende grad i bruk R-serien hastighetsdempere over tradisjonelle girkasseteknologier på grunn av kvantifiserbare fordeler i energiforbruk, pålitelighet og totale eierkostnader. Nedenfor er de viktigste ytelsesdifferensiatorene:

• Høy effekttetthet: Helisk giring fordeler belastningen over flere tenner samtidig, slik at et mindre hus kan overføre samme dreiemoment som større spor- eller snekkeenheter. Typisk dreiemomentkapasitet varierer fra 50 Nm til 12 000 Nm avhengig av rammestørrelse.
• Energieffektivitet: Feltdata fra en ettermontering av en pakkelinje viste utskifting av slitte snekkedrev med en inline spiralgirmotor redusert strømforbruket med 14,2 % samtidig som identiske utgangshastigheter opprettholdes.
• Lavt støyutslipp: Den progressive engagement of helical gears reduces meshing noise. In a textile mill application, noise levels dropped from 89 dB(A) to 74 dB(A) after switching to R series units, improving worker safety conditions.
• Forlenget levetid: Herdede og slipte tannhjultenner (58–62 HRC) kombinert med sprutsmøring gir en gjennomsnittlig L10-lagerlevetid på over 25 000 timer i tunge operasjoner.

Videre tillater den modulære støpedesignen hus laget av høyfast støpejern (GG20/GG25) som motstår deformasjon under støtbelastning. Tetningssystemer med doble FKM-oljetetninger forhindrer inntrengning av forurensning i støvete eller våte miljøer, en avgjørende faktor for sement- og matforedlingsanlegg.

3. Topp 5 industrielle anvendelser av spiralgirmotorer i R-serien

R-serien heliske girmotorer er distribuert på tvers av dusinvis av bransjer. Basert på driftsdata fra over 200 produksjonssteder, står følgende fem applikasjoner for mer enn 65 % av alle installasjoner.

3.1 Automatisert materialhåndtering og transportører

I distribusjonssentre, inline spiralgirmotors drivbåndtransportører, rullebaner og sorteringssystemer. Et pakkehåndteringsanlegg rapporterte å redusere nedetiden med 37 % etter å ha erstattet kjededrevne systemer med girmotorer i R-serien. Den koaksiale utformingen forenkler direkte montering for å drive trinser uten ekstra jekkaksler.

3.2 Mat- og drikkevarebehandling

Flensmonterte spiralformede girmotorer med maling i rustfritt stål (valgfritt) fungerer i vaskemiljøer. En tappelinje med melkeprodukter som bruker hastighetsreduksjoner i R-serien oppnådde 22 % lavere energiforbruk per bearbeidet liter, takket være jevne start-stopp-sykluser muliggjort av høy torsjonsstivhet. IP65 tetningsalternativer beskytter mot høytrykksspyling.

3.3 Gruvedrift og aggregattransportører

Kraftig fotmontert spiralgirmotor konfigurasjoner håndterer ekstreme støtbelastninger. Data fra et kalksteinsbrudd indikerte at reduksjonsgir i R-serien som kjørte 24/7 i 18 måneder ikke krevde utskifting av gir, mens tidligere planetenheter sviktet etter 11 måneder. Det spiralformede girets større kontaktforhold reduserer maksimal tannspenning med opptil 30 %.

3.4 Emballasjemaskineri

Kartongopprettere, boksforseglere og stretchomslag drar nytte av det kompakte fotavtrykket til koaksialt spiralgirs . En emballasje-OEM målte en forbedring av posisjoneringsnøyaktigheten på ±0,25 mm sammenlignet med harmoniske frekvensomformere i indekseringsapplikasjoner, uten behov for komplekse kontroller med lukket sløyfe.

3.5 Blandere og røreverk i kjemisk prosessering

For omrøring med lav hastighet og høyt dreiemoment, gir hastighetsredusere i R-serien jevn utgang under varierende viskositetsbelastninger. I en polymerreaktor holdt girmotoren dreiemomentrippel under 2,5 % over et hastighetsområde på 10:1, noe som forbedret produktkonsistensen. Den flensmonterte hulakselversjonen glir direkte på blandeakselen, og eliminerer koblinger.

4. Monteringskonfigurasjoner: Flensmonterte vs fotmonterte spiralgirmotorer

Den choice between a flensmontert spiralgirmotor og a fotmontert spiralgirmotor avhenger av plassbegrensninger, dreiemomentreaksjon og drevet utstyrslayout. Begge konfigurasjonene tilbyr identisk intern giring, men varierer i installasjonsmetode. Tabellen nedenfor oppsummerer viktige utvalgskriterier basert på data fra 150 maskinbyggere.

Feltfeilanalyse viser at feil valgt montering forårsaker 18 % av for tidlige lagerfeil. For hulakselversjoner anbefales den flensmonterte varianten med momentarm for vogndrift og vinsjapplikasjoner.

5. Hvordan velge riktig koaksialt spiralgir for prosessen din

Å velge en optimal koaksialt spiralgir innebærer å evaluere fem tekniske parametere. En systematisk tilnærming reduserer overdimensjonering og energisløsing med 10–25 %.

1. Nødvendig utgangsmoment (Nm): Mål faktisk lastmoment inkludert servicefaktor. For intermitterende drift (transportør start-stopp), legg til 1,5x sikkerhetsmargin.
2. Inndata Speed & Reduction Ratio: De fleste R-serier aksepterer 4-polet motorinngang (1450–1500 rpm). Forhold fra 3:1 til 100:1 er standard; to-trinns enheter dekker opptil 25:1, tre-trinns opp til 100:1.
3. Denrmal Power Rating: Ved omgivelsestemperaturer >40 °C, nedjusteres med 0,8 % per °C over 40 °C. For eksempel gir en enhet med 5,5 kW ved 25°C kun 4,4 kW ved 60°C.
4. Monteringsretning: Fotmontert tillater alle vinkler; flensmontert krever horisontal eller vertikal (med riktig oljenivåtilpasning).
5. Akselkonfigurasjon: Solid utgående aksel (for koblinger) vs hul utgående aksel (monteres direkte på drevet maskinaksel).

Et sementverk reduserte energiforbruket med 9,7 % etter riktig dimensjonering R-serien hastighetsdempere på bøtteheiser. De originale enhetene ble overdimensjonert med 40 % på grunn av konservativt utvalg; bruk av ekte dreiemomenttelemetridata tillot nedbemanning uten tap av pålitelighet.

For mer detaljert teknisk støtte, se inline spiralgirmotor spesifikasjonsark som inkluderer termiske grenser og effektivitetskurver per forhold.

6. Ytelsesdata: Effektivitet og pålitelighetsforbedringer

Kvantifiserbare fordeler ved å bytte til R-serien heliske girmotorer er dokumentert på tvers av flere industrisektorer. En studie på tvers av bransje som dekker 84 installasjoner sammenlignet enheter i R-serien med tidligere teknologi (snekke-, spor- eller kjededrev). Viktige funn inkluderer:

• Energieffektivisering: Gjennomsnittlig reduksjon i elektrisk forbruk på 13,8 % (spredning 6–22 %) målt over 6 måneders produksjon.
• Gjennomsnittlig tid mellom feil (MTBF): Økt fra 18 500 timer til 34 200 timer – en forbedring på 85 %.
• Smøremiddelforbruk: Skifteintervaller for syntetisk olje ble utvidet fra 4 000 timer til 12 000 timer på grunn av lavere driftstemperaturer (ΔT redusert med 12–18 °C).

I et spesifikt tilfelle på et bilstemplingsanlegg (ingen merkereferanse) reduserte utskifting av aldrende inline-spiralgirmotorer med moderne R-serieenheter med identisk utveksling girkasserelatert nedetid fra 43 timer/år til bare 9 timer/år. Tilbakebetalingstiden var 11 måneder basert på energi- og vedlikeholdsbesparelser alene.

Videre reduserte vibrasjonsnivåene målt ved utgående aksel med 52 % sammenlignet med cylindriske tannhjul, noe som direkte forbedret levetiden til nedstrøms lagre og tetninger. Anlegg som implementerte tilstandsovervåking på R-seriens reduksjonsgir rapporterte null uplanlagte feil i løpet av 24 måneders drift.

7. Vedlikehold og levetid for hastighetsredusere i R-serien

Riktig vedlikehold forlenger levetiden til R-serien hastighetsdempere utover 10 år i moderate driftssykluser. Nøkkelpraksis avledet fra serviceoppføringer på 500 enheter:

• Første oljeskift: Etter 200–400 timers innkjøring, deretter hver 5.000. time eller årlig. Bruk syntetisk ISO VG 220 for omgivelsestemperaturer 0–40°C.
• Overvåking av lagertilstand: Mål husets temperatur (normalområde 60–85°C) og vibrasjonshastighet (ISO 10816-3). Alarm hvis hastighet overstiger 4,5 mm/s RMS.
• Forseglingsinspeksjon: FKM-forseglinger varer vanligvis i 25 000 timer. Skift ut hvis oljelekkasjen overstiger 1 dråpe per time på inngående aksel.
• Stramming av momentarm eller basebolt: Kontroller hver 3. måned med momentnøkkel; løse bolter forårsaker feiljustering og girgroper.

Data fra et matforedlingsanlegg som fulgte denne planen resulterte i null girkasseutskiftninger over 8 år, mens en tilstøtende linje som brukte reaktivt vedlikehold fikk 3 feil på 4 år. I tillegg bruker du koaksialt spiralgir med forsterket hus tillater ettersmøring av lagre uten demontering hvis de er utstyrt med smørenipler.

8. Vanlige spørsmål (FAQ)

Q1: Hva er forskjellen mellom en inline spiralgirmotor og en standard spiralgirkasse?

An inline spiralgirmotor integrerer motoren og girkassen i et koaksialt arrangement med et felles hus, mens en standard skrueformet girkasse er en separat enhet som krever en kobling og motoradapter. Den innebygde versjonen sparer plass, reduserer justeringsfeil og gir vanligvis høyere torsjonsstivhet.

Q2: Kan jeg bruke en flensmontert spiralgirmotor i vertikal orientering?

Ja, flensmonterte design er egnet for vertikale utgående aksler (motor over eller under). Du må imidlertid spesifisere monteringsposisjonen ved bestillingstidspunktet fordi smøresystemet (oljenivå og lufteplassering) er orienteringsavhengig. For vertikal drift med motoren på toppen anbefales spesielle oljetetninger og utvidede oljereservoarer.

Q3: Hvordan beregner jeg den nødvendige servicefaktoren for en hastighetsreduksjon i R-serien?

Den service factor (SF) accounts for load type and daily operation hours. For uniform loads (conveyors, fans) with 10h/day, SF=1.0–1.25. For moderate shock (mixers, presses), SF=1.25–1.5. For heavy shock (crushers, shredders), SF=1.5–2.0. Multiply the actual required torque by SF to select the gearmotor size.

Q4: Er R-serien heliske girmotorer egnet for nedvaskingsapplikasjoner?

Ja, men du trenger valgfrie funksjoner: utgående aksel i rustfritt stål, epoksymaling (minimum 120 μm tykkelse) og IP66/IP67-forsegling. Et smøremiddel av matvarekvalitet (NSF H1) er også tilgjengelig. Standardenheter har IP54-klassifisering som ikke er vaskbare.

Spørsmål 5: Hvorfor blir mitt koaksiale heliske gir varmt etter installasjon?

Vanlige årsaker: overfylling/underfylling av olje (sjekk nivået etter 30 minutters drift), utilstrekkelig ventilasjon rundt huset, eller feiljustering som forårsaker ytterligere friksjon. Bruk et termisk kamera for å oppdage hotspots. Hvis temperaturen overstiger 95°C på husets overflate, reduser belastningen eller kontroller oljeviskositeten.

Q6: Kan jeg få en fotmontert spiralgirmotor med integrert bakstopp?

Ja, tilbakeløpssperre (anti-reversering) er tilgjengelig som ekstrautstyr for skråtransportører og taljer. Tilbakeløpssperren er installert på høyhastighetsakselen for å hindre omvendt rotasjon når motoren er av. Sørg for å bestille tilbakestopperen ferdigmontert på fabrikken fordi ettermontering krever fullstendig demontering.
