Hvilke monteringsposisjoner (M1-M6) er tilgjengelige for gir i S-serien?

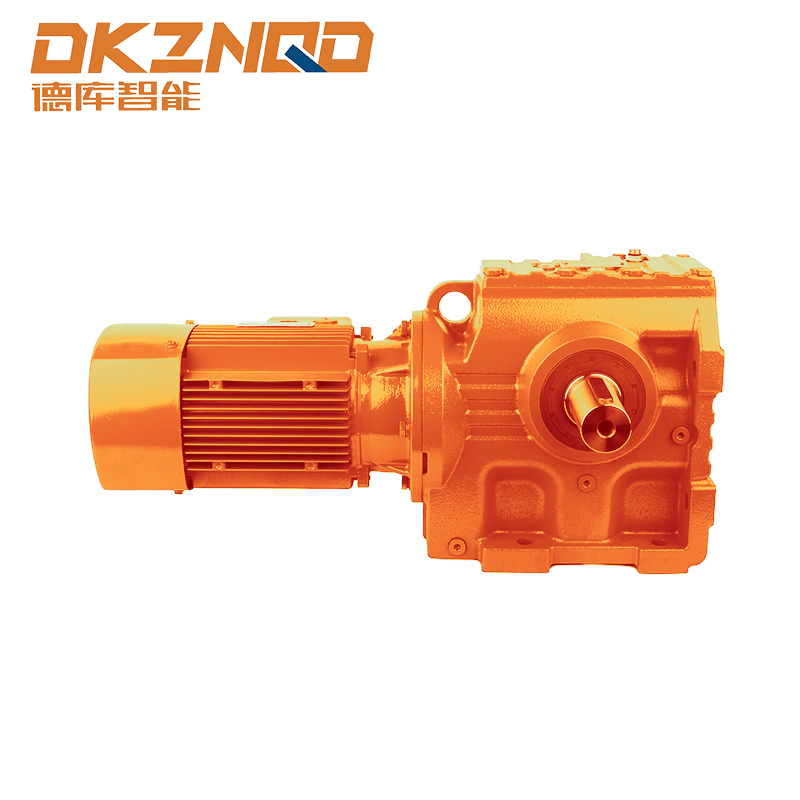

Introduksjon til S-serien heliske snekkegirmotorer

Den S-serien skrueformet snekkegirmotor er mye brukt i industrimaskiner på grunn av sin kompakte design, høye dreiemomentoverføring og pålitelighet under forskjellige driftsforhold. Å forstå monteringsposisjoner (M1-M6) av disse girene er avgjørende for ingeniører og systemdesignere som har som mål å oppnå optimal ytelse og sikre mekanisk kompatibilitet.

Denne artikkelen går nærmere inn på de spesifikke monteringsposisjonene som er tilgjengelige for girene i S-serien, og utforsker deres konfigurasjoner, fordeler og praktiske anvendelser i ulike bransjer.

Oversikt over monteringsposisjoner (M1-M6)

S-serien gir er designet for å støtte flere monteringsretninger, kategorisert som M1 til M6. Hver monteringsposisjon tilsvarer et unikt arrangement av inngangs- og utgående aksler i forhold til motorhuset. Å velge riktig monteringsposisjon påvirker:

• Driftseffektivitet og dreiemomentlevering
• Enkel installasjon i trange rom
• Vedlikeholdstilgjengelighet og overholdelse av sikkerhet

Nedenfor er en detaljert forklaring av hver monteringsposisjon og dens bruksområder:

M1 Posisjon: Horisontal fotmontering

Den M1 mounting position refers to a horizontal installation with the gear unit mounted on a base or platform. The output shaft is parallel to the base, making it ideal for:

• Transportører og materialhåndteringssystemer
• Pakkemaskiner der montering på gulv foretrekkes
• Applikasjoner som krever stabil innretting under høye momentbelastninger

Fordeler med M1-montering inkluderer enkel tilgang for smøring og inspeksjon , og kompatibilitet med standardiserte basisdimensjoner som vanligvis brukes i industrielle utstyrsoppsett.

M2 Posisjon: Horisontal flensmontering

M2-konfigurasjon innebærer horisontal installasjon med en flens ved utgående akselende for direkte kobling. Denne orienteringen passer for:

• Direkte integrering i roterende maskineri uten ekstra braketter
• Pumper, kompressorer og viftedrift der akselinnretting er kritisk
• Applikasjoner som krever kompakt installasjon i begrenset horisontal plass

Den M2 flange mount reduserer vibrasjonsoverføring og forenkler installasjonen sammenlignet med fotmonterte alternativer.

M3 Posisjon: Vertikal aksel ned

I M3-konfigurasjonen peker utgangsakselen nedover. Dette er spesielt nyttig når du kobler til vertikalt orientert maskineri, for eksempel:

• Blandere og røreverk i kjemiske eller næringsmiddelforedlingsanlegg
• Vertikale transportører og heiser
• Applikasjoner som krever direkte nedadgående kjøring med minimal akselforlengelse

Denne monteringsorienteringen krever nøye vurdering av smøring og tetting pga gravitasjonsdrevet oljedistribusjon langs tannhjulene.

M4 Posisjon: Vertikal aksel opp

M4 er inversen til M3, hvor utgangsakselen peker oppover. Det brukes ofte i:

• Skuffeheiser og vertikale transportører med oppadgående bevegelse
• Industrielle blandere der momentoverføring må flytte materialet oppover
• Situasjoner der giret er installert under en tilkoblet mekanisme for kompakt vertikal oppretting

Den M4 position necessitates optimalisert smøreruting for å sikre jevn oljefordeling over snekke- og spiralgir.

M5 Posisjon: Horisontal aksel sidemontert

M5 representerer en horisontal orientering der giret er montert på siden. Denne stillingen er valgt for:

• Maskiner med plassbegrensninger som krever sidegirinstallasjon
• Integrering i transportørsystemer med forskjøvede drivpunkter
• Applikasjoner som trenger forbedret justering mellom motor og drevet aksel med minimalt fotavtrykk

Sidemonteringsboks forbedre mekanisk stabilitet i kompakte systemer, men kan kreve tilpassede braketter eller støtter.

M6 Posisjon: Flens Vertikal

M6-konfigurasjon kombinerer vertikal akselorientering med flensmontering. Viktige fordeler inkluderer:

• Forenkler direkte tilkobling til vertikale motorer eller pumper
• Ideell for installasjoner med høydebegrensninger eller hvor gulvplass er begrenset
• Forbedret dreiemomentfordeling i vertikale applikasjoner med høy belastning

M6-posisjonering krever ofte presis justering og kan dra nytte av vibrasjonsdempende fester for å sikre langsiktig driftsstabilitet.

Praktiske vurderinger for valg av montering

Å velge riktig monteringsposisjon er mer enn en mekanisk avgjørelse – det innebærer vurdering av driftsmiljø, tilgjengelighet og vedlikeholdskrav. Ingeniører bør vurdere:

• Krav til lastretning og dreiemoment
• Smørefordeling og giroljeretensjon
• Plassbegrensninger og integrasjon med eksisterende maskineri
• Enkel inspeksjon, servicevennlighet og overholdelse av sikkerhet

Overholdelse av disse hensyn sikrer optimal ytelse og forlenget levetid av giret.

Sammenligningstabell for S-seriens monteringsposisjoner

Konklusjon

Forstå M1-M6-monteringsposisjonene for S-serien skrueformet snekkegirmotor gjør det mulig for ingeniører å ta informerte beslutninger angående installasjon, dreiemomentoverføring og systemets levetid. Hver posisjon gir unike fordeler skreddersydd til spesifikke driftsbehov, og sikrer at giret yter pålitelig under ulike industrielle scenarier.

Riktig valg, kombinert med hensyn til smøring, justering og tilgjengelighet, kan forbedre ytelsen og vedlikeholdseffektiviteten til industrielle girsystemer betydelig.

FAQ

Q1: Hva er forskjellen mellom M1 og M2 monteringsposisjoner?

M1 er horisontalt fotmontert, mens M2 bruker en flens for horisontal montering, egnet for direkte kobling med maskineri og forbedret vibrasjonskontroll.

Q2: Kan et gir i S-serien fungere i vertikale stillinger?

Ja, M3, M4 og M6 tillater vertikal installasjon, med nøye oppmerksomhet på smøring og justering for å sikre pålitelig drift.

Q3: Hvilken monteringsposisjon er best for plassbegrensede oppsett?

M5 (horisontalt sidemontert) og M6 (vertikal flens) er ideelle for kompakte installasjoner der gulvplassen er begrenset.

Q4: Påvirker monteringsposisjoner vedlikeholdskravene?

Ja, posisjoner som M3 og M4 krever nøye smøreføring, mens M1 og M2 gir enklere tilgang for inspeksjon og service.
